Cette section décrit comment remplacer le tambour et la cartouche d'encre en même temps.
Remarque
-
Manipulez le tambour image avec précaution (le cylindre vert) car il est fragile.
-
N'exposez pas le tambour image directement à la lumière du soleil ou à une forte lumière (environ 1 500 lux ou plus). Ne laissez pas le tambour image exposé pendant 5 minutes ou plus, même s'il se trouve dans une pièce éclairée.
-
Préparez un tambour image et une cartouche de toner neufs.
-
Appuyez sur le bouton (A) et ouvrez entièrement le bac de sortie (a).
Risque de brûlure.
L'unité de fusion est extrêmement chaude. Ne la touchez pas.
-
Identifiez une cartouche de toner vide par sa couleur d'étiquette.
-
Retirez le tambour d'image (b) de la machine et placez-le sur une surface plate.
Remarque
En retirant les consommables, veillez à ne pas cogner la tête LED.
Risque de brûlure.
Ne jetez jamais le tambour ou la cartouche de toner au feu. Ils pourraient exploser et le toner qui se trouve à l'intérieur pourrait s'envoler et provoquer des brûlures.
-
Sortez un tambour d'image neuf de son emballage et placez-le sur la surface plate.
-
Retirez le paquet de déshydratant.
-
Retirez le couvercle du toner.
-
Sortez une cartouche de toner neuve de son emballage.
-
Secouez la cartouche plusieurs fois verticalement et horizontalement.
-
Retirez la bande (c) de la cartouche de toner.
-

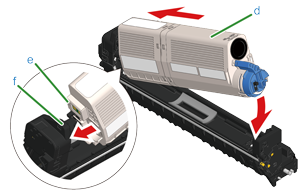

Insérez une cartouche de toner neuve (d) et alignez son côté gauche (e) avec la saillie (f) sur le tambour d'image de sorte que la cartouche de toner et l'étiquette de couleur du tambour d'image s'alignent. Puis insérez doucement le côté droit en place.
Mémo
Pour la méthode d'installation, reportez-vous à "Remplacement des cartouches de toner".
-
Tenez la cartouche, pincez le bout du levier bleu (g) de la cartouche de toner et tournez-le vers l'avant jusqu'à ce que le bout s'aligne sur l'ergot de la cartouche.
Remarque
Si vous fermez le bac de sortie sans tourner le levier bleu lors de l'installation de la cartouche de toner dans le tambour, un dysfonctionnement peut survenir. Assurez-vous de tourner le levier bleu jusqu'à ce que la partie supérieure s'aligne sur l'ergot de l'arrière de la cartouche de toner.
-
Vérifiez la couleur de l'étiquette d'un tambour d'image neuf et placez le tambour dans la machine.
-
Fermez le bac de sortie (a) lentement et poussez le centre du bac de sortie pour confirmation.
-
Veuillez recycler les tambours d'image et les cartouches de toner.
Mémo
Si vous devez jeter un tambour, mettez-le dans un sac en plastique ou dans un conteneur similaire et jetez-le conformément aux réglementations ou aux directives de votre municipalité.
