Si le code d'erreur est « 409 »

  1. Fermez le bac de sortie arrière.

  2. Appuyez sur le bouton (A) et ouvrez entièrement le bac de sortie (a).

    Risque de brûlure.

    L'unité de fusion est extrêmement chaude. Ne la touchez pas.

  3. Retirez les quatre tambours de la machine et placez le tambour d'image sur une surface plate.

    Remarque

    En retirant les consommables, veillez à ne pas cogner la tête LED.

  4. Recouvrez les tambours retirés à l'aide de papier afin de ne pas les exposer à la lumière.

  5. Retirez lentement le papier coincé en tirant sur le bord du papier.

  6. Si le papier reste coincé dans l'unité de fusion, appuyez sur le levier de débourrage sur l'unité de fusion et tirez lentement le papier coincé vers vous.

  7. Replacez les leviers de verrouillage sur les deux côtés de l'unité de fusion vers vous.

  8. Tenez la poignée de l'unité de fusion et sortez-la de la machine en la soulevant.

    Remarque

    En retirant l'unité de fusion, veillez à ne pas le cogner la tête LED.

  9. Placez les leviers de verrouillage des deux côtés de la courroie vers vous et retirez la courroie en tenant les leviers de verrouillage.

  10. Retirez lentement le papier coincé en tirant sur le bord du papier.

  11. Tenez les leviers de verrouillage de la courroie et placez la courroie dans la machine.

  12. Tournez les leviers de verrouillage vers l'avant sur les deux côtés de la courroie vers l'avant.

  13. Tenez la poignée de l'unité de fusion et placez l'unité de fusion dans la machine.

    Remarque

    En réglant l'unité de fusion, veillez à ne pas le cogner la tête LED.

  14. Replacez les leviers de verrouillage sur les deux côtés de l'unité de fusion.

  15. Remettez les quatre tambours dans l'imprimante.

    Remarque

    En réglant les consommables, veillez à ne pas les cogner la tête LED.

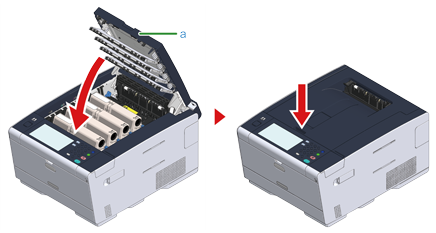

  16. Fermez le bac de sortie (a) lentement et poussez le centre du bac de sortie pour confirmation.

    La tâche est terminée.
