Connecter une ligne téléphonique

Cette rubrique explique comment connecter un câble téléphonique pour les transmissions de fax.

La méthode de connexion de la ligne téléphonique varie selon votre environnement. Connectez le câble téléphonique adaptée à votre environnement en vous reportant aux illustrations présentées dans le présent manuel.

Remarque

  • Utilisez toujours un câble téléphonique fourni avec la machine. L'utilisation d'un autre câble téléphonique peut causer un dysfonctionnement.

  • Si une transmission ou une réception de fax échoue, réglez [Super G3 (Super G3)] sur [OFF (DÉSACTIVÉ)].

  • Vous pouvez directement connecter une ligne ISDN. Pour ce faire, utilisez un adaptateur de terminal (AT) et branchez le au connecteur de ligne de la machine.

  1. Brancher une extrémité du câble (a) téléphonique inclus dans le connecteur (b) de LIGNE de la machine, et l'autre extrémité dans une ligne publique (analogique) (c).

    Remarque

    Gardez le couvercle du « connecteur TEL » inséré.

  1. Brancher une extrémité du câble (a) téléphonique inclus dans le connecteur (b) de LIGNE de la machine, et l'autre extrémité dans une ligne publique (analogique) (c).

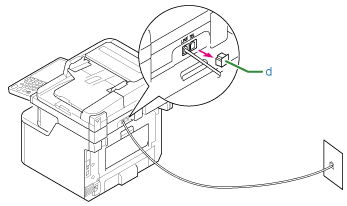

  2. Retirez le couvercle du connecteur téléphonique (d).

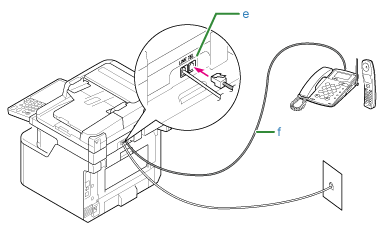

  3. Branchez le câble téléphonique (f) raccordé au téléphone externe au connecteur TEL (e) de la machine.

    Un téléphone connecté à la machine est appelé téléphone externe.

    Remarque

    • Un seul téléphone à la fois peut être connecté à la machine.

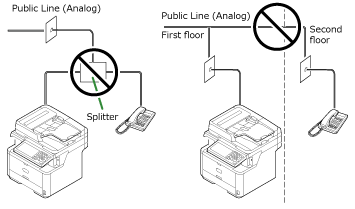

    • Ne connectez pas le téléphone à la machine e parallèle. Si vous connectez le téléphone à la machine en parallèle, les problèmes suivants surviennent, ce qui empêche la machine de fonctionner correctement.

      • Si vous décrochez le combiné du téléphone connecté en parallèle lorsque la machine envoie ou reçoit un fax, l'image de fax peut être corrompu ou une erreur de communication peut survenir.

      • Si l'appel entrant est un appel vocal, le téléphone peut sonner avec un retard ou s'arrêter à mi-chemin, et si l'appel entrant est un fax, la machine pourrait ne pas recevoir de fax.

    • Si vous connectez un téléphone avec la fonction Fax, désactivez la fonction fax du téléphone (désactivez la réception de Fax) avant de l'utiliser.

    Mémo

    En cas de l'interconnexion directe, il faut travailler séparément. Contacter l'opérateur du téléphone.

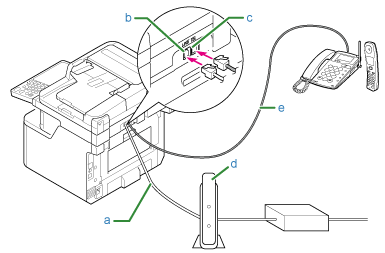

  1. Branchez le câble téléphonique (a) fourni qui est connecté au dispositif optique (téléphone IP) (d) au connecteur de LIGNE (b) de la machine.

  2. Retirez le couvercle du connecteur téléphonique.

  3. Branchez le câble téléphonique (e) raccordé à un téléphone externe au connecteur TEL (c) de la machine.

Mémo

En dehors du câble téléphonique inclus, un câble téléphonique de même type est nécessaire.

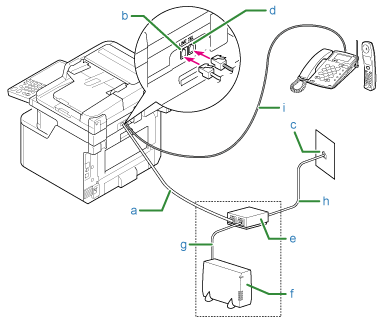

  1. Branchez une extrémité du câble (a) téléphonique inclus dans le connecteur (b) de LIGNE de la machine, et l'autre extrémité sur séparateur de ligne téléphonique (e).

    Si vous utilisez un modem ADSL de type séparateur de ligne téléphonique intégré, branchez le câble téléphonique inclus (a) connecté au modem (f) au connecteur de LIGNE (b) de la machine.

  2. Connectez le séparateur de ligne téléphonique (e) au modem ADSL (f) avec un câble téléphonique (g) et branchez un autre câble téléphonique (h) sur la ligne publique (analogue) (c).

  3. Retirez le couvercle du connecteur téléphonique.

  4. Branchez le câble téléphonique (i) raccordé à un téléphone externe au connecteur TEL (d) de la machine.

Mémo

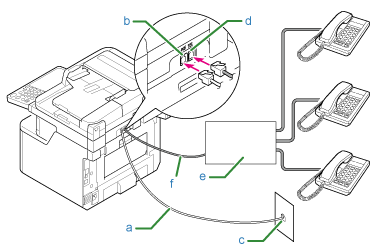

  1. Branchez le câble téléphonique (a) fourni qui est connecté à la ligne publique (analogique) (c) dans le connecteur LIGNE (b) de la machine.

  2. Branchez le câble téléphonique (f) connecté à un périphérique de contrôle tel qu'un autocommutateur privé (e) dans le connecteur (d) de la machine.

Mémo

  • Le téléphone domicile est un commutateur simple pour l'usage domestique, qui connecte plusieurs téléphones avec une ou deux lignes téléphoniques, ce qui vous permet d'utiliser l'extension et les téléphones d'extension.

  • Le téléphone professionnel est un commutateur simple, qui reçoit trois ou plusieurs lignes téléphoniques avec lesquelles de nombreux téléphones peuvent être partagés, autorisant ainsi les téléphones d'extension ou à d'autres usages.

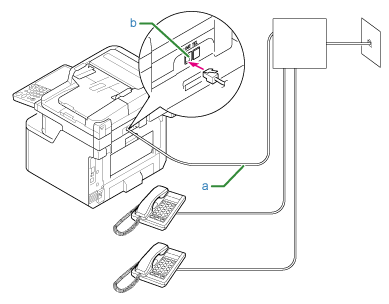

  1. Branchez le câble téléphonique connecté à un périphérique de contrôle tel qu'un autocommutateur privé dans le connecteur de LIGNE (a) de la machine.

  2. Si vous utilisez une ligne téléphonique pour le fax et le téléphone, branchez le câble téléphonique du téléphone externe au connecteur de TEL (b).

Mémo

Si vous connectez un autocommutateur privé (PBX), configurez la ligne PBX sur [ON (ACTIVÉ)].

Configuration du fax

  1. Branchez le câble téléphonique (a) fourni qui est connecté à la ligne publique (analogique) (c) dans le connecteur LIGNE (b) de la machine.

  2. Retirez le couvercle du connecteur téléphonique.

  3. Branchez le câble téléphonique (f) connecté au décodeur ou au téléviseur numérique (e) dans le connecteur (d) de la machine.
