電話線ケーブルを接続する（MC863/MC883シリーズのみ）

ファクス送受信用に電話線ケーブルを接続する方法について説明します。ファクスを送信または受信する前に、必ずお使いの環境に合わせて電話線ケーブルを接続してください。

お使いの環境によって、電話線ケーブルを接続する方法が異なります。本マニュアルのイラストを参考に、お使いの環境に合わせて接続してください。

電話線ケーブルは、たるまないように装置のくぼみにセットしてください。

注

ISDN回線には直接接続できません。接続するためには、ターミナルアダプター（TA）を使用し、本機のLINEコネクターに接続してください。

番号

名前

1

電話線ケーブル

2

LINEコネクター

3

公衆回線（アナログ）

  1. 付属の電話線ケーブル（１）の一端を本機のLINEコネクター（２）に差し込み、他端を公衆回線（アナログ）（３）に差し込みます。

    注

    誤ってTELコネクターに差し込まないようにしてください。

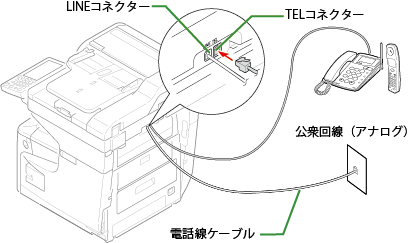

番号

名前

1

電話線ケーブル

2

LINEコネクター

3

公衆回線（アナログ）

4

TELコネクターカバー

5

TELコネクター

  1. 付属の電話線ケーブル（１）の一端を本機のLINEコネクター（２）に差し込み、他端を公衆回線（アナログ）（３）に差し込みます。

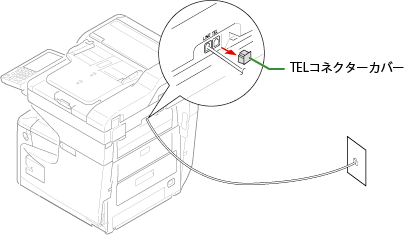

  2. TELコネクターカバー（４）を外します。

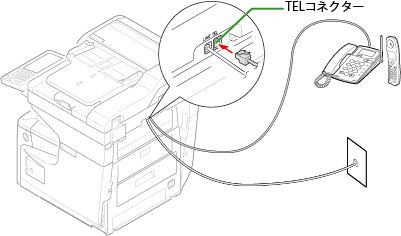

  3. 外付け電話機の電話線ケーブルを本機のTELコネクター（5）に差し込みます。

    本機に接続した電話機を、外付け電話機と呼びます。

    注

    • 本機のTELコネクターに接続できる電話機は1台のみです。

    • 本機と電話機は、ブランチ接続（並列接続）しないでください。ブランチ接続（並列接続）をすると、以下のような支障があり、正常に動作できなくなります。

      • ファクスを送ったり受けたりしているときに、ブランチ接続（並列接続）している電話機の受話器を上げると、ファクスの画像が乱れたり通信エラーが起きることがあります。

      • 電話がかかってきた場合は、ベルの鳴り遅れや途中で止まったり、ファクスが送信された場合は、ファクスを受信できないことがあります。

    • ファクス機能を持つ電話機を接続する場合は、ファクス機能を無効（ファクス受信を無効）に設定し、ご利用ください。

    メモ

    直接配線の場合は、別途工事が必要です。ご利用の電話会社にお問い合わせください。

番号

名前

1

電話線ケーブル

2

LINEコネクター

3

公衆回線（アナログ）

4

TELコネクター

5

スプリッター

6

ADSLモデム

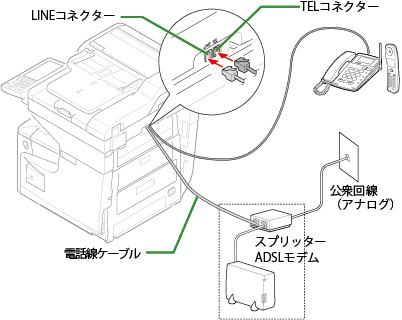

  1. ADSLモデム（６）につないだ付属の電話線ケーブル（1）を本機のLINEコネクター（２）に差し込みます。

  2. TELコネクターカバーを外します。

  3. 外付け電話機の電話線ケーブルを本機のTELコネクター（４）に差し込みます。

メモ

番号

名前

1

電話線ケーブル

2

LINEコネクター

3

TELコネクター

4

ひかり電話（IP電話）対応機器

※TELコネクターに差し込む

5

LANケーブル

6

回線終端装置（ONU）

7

光通信ケーブル

  1. ひかり電話（IP電話）対応機器につないだ付属の電話線ケーブル（１）を本機のLINEコネクター（２）に差し込みます。

  2. TELコネクターカバーを外します。

  3. 外付け電話機の電話線ケーブルを本機のTELコネクター（３）に差し込みます。

メモ

番号

名前

1

電話線ケーブル

2

LINEコネクター

3

公衆回線（アナログ）

4

TELコネクター

5

PBX等の制御装置

6

電話線ケーブル

  1. 公衆回線（アナログ）（３）につないだ付属の電話線ケーブル（１）を本機のLINEコネクター（２）に差し込みます。

  2. PBX等の制御装置（５）につないだ電話線ケーブル（６）を本機のTELコネクター（４）に差し込みます。

メモ

  • ホームテレホンとは、電話回線１、２本で複数の電話機を接続して、内線通話やドアホンも使用できる家庭用の簡易交換機です。

  • ビジネスホンとは、電話回線３本以上収容可能で、その回線を多くの電話機で共有でき、内線通話などもできる簡易交換機です。

番号

名前

1

電話線ケーブル

2

LINEコネクター

3

公衆回線（アナログ）

4

TELコネクター

5

PBX等の制御装置

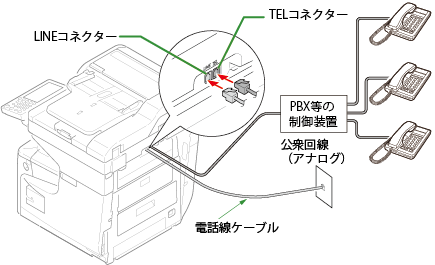

  1. 付属の電話線ケーブル（１）の一端を本機のLINEコネクター（２）に差し込み、他端をPBX等の制御装置（５）に差し込みます。

    回線をファクスと電話で共用する場合は、［TEL コネクター］（４）と外付け電話機を電話線ケーブルで接続します。

メモ

PBX（構内交換機）に接続する場合は、PBXラインの設定を［オン］にしてください。

ファクス機能（MC863/MC883シリーズのみ）

番号

名前

1

電話線ケーブル

2

LINEコネクター

3

公衆回線（アナログ）

4

TELコネクター

5

CSチューナーまたはデジタルテレビ

6

電話線ケーブル2

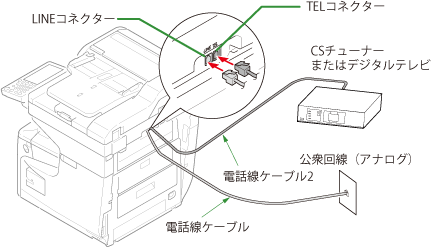

  1. 公衆回線（アナログ）（３）につないだ付属の電話線ケーブル（１）を本機のLINEコネクター（２）に差し込みます。

  2. TELコネクターカバーを外します。

  3. CSチューナーまたはデジタルテレビ（５）につないだ電話線ケーブル2（６）を本機のTELコネクター（４）に差し込みます。
