給紙ローラーを交換する（トレイ1～4）

給紙ローラーの交換の目安は、約120,000 枚です。

メモ

  • 給紙ローラーの実際の寿命は、環境や用紙によって異なります。

  • 給紙ローラーを清掃しても紙づまりが続くときは給紙ローラーの交換をおすすめします。

トレイ1 とトレイ2／3／4 では、給紙ローラーの形状が異なります。交換するトレイを確認して、新しい給紙ローラーを準備してください。

ここでは、トレイ1 の給紙ローラーを交換する手順を例にしています。トレイ2／3／4 の場合も同様の手順で行います。

  1. トレイ1 用の給紙ローラーセットに、以下の部品がそろっていることを確認します。

    1. 給紙ローラー（ギア付）

    2. 給紙ローラー（ギアなし）

    3. 分離ローラー

    4. バネ

  2. 用紙カセット（1）を引き抜きます。

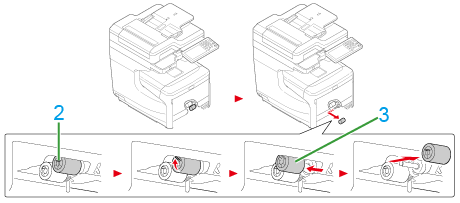

  3. 手前の給紙ローラーの爪（２）を外側に広げながら、手前の給紙ローラー（３）を左にスライドさせて、取り外します。

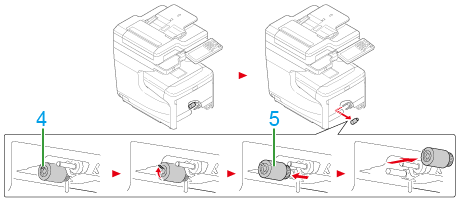

  4. 奥の給紙ローラーの爪（４）を外側に広げながら、奥の給紙ローラー（５）を左にスライドさせて、取り外します。

  5. 新しい給紙ローラー（ギア付）を奥の軸に取り付けます。

  6. 新しい給紙ローラー（ギアなし）を手前の軸に取り付けます。

  7. 用紙カセットから用紙を取り出します。

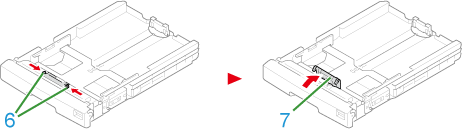

  8. 用紙カセットの手前側の2 つの爪（６）を内側に押しながら、分離ローラーのカバー（７）を開きます。

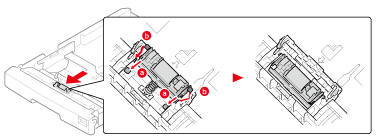

  9. 分離ローラーの、用紙カセットの左右の突起にはまっている部分を内側に押し、分離ローラーとバネを取り外します。

    注

    トレイ2／3／4 の場合は、取り外したバネを使用しますので捨てないでください。

  10. 新しい分離ローラーに新しいバネを取り付けます。（トレイ2／3／4の場合は、手順９で取り外したバネをご使用ください。）

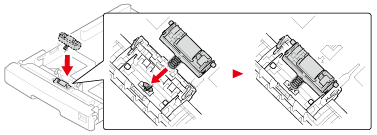

  11. バネを用紙カセットにセットし、分離ローラーを用紙カセットに押し込みます。

  12. 分離ローラーの両側のくぼみを用紙カセットの突起にはめ込みます。

  13. 分離ローラーのカバーを閉じます。

  14. 用紙カセットに用紙をセットし、用紙カセットを本機に戻します。
