В этом разделе описано, как одновременно заменить фотобарабан и тонер-картридж на новые.
Примечание
-
Осторожно обращайтесь с фотобарабаном (зеленый цилиндр), он хрупкий.
-
Не подвергайте фотобарабан воздействию прямых солнечных лучей и не располагайте его в местах с ярким освещением (примерно 1500 люкс и более). Не оставляйте фотобарабан на свету более чем на 5 минут даже в условиях комнатного освещения.
-
Подготовьте новый фотобарабан и тонер-картридж.
-
Нажмите кнопку (A) и полностью откройте выходной лоток (a).
Это может привести к ожогам.
Печка чрезвычайно горячая. Не дотрагивайтесь до нее.
-
Определите закончившийся картридж по этикетке с указанием цвета.
-
Извлеките фотобарабан (b) из устройства и разместите его на ровной поверхности.
Примечание
При извлечении расходных материалов будьте осторожны, не заденьте светодиодную головку.
Это может привести к ожогам.
Не бросайте использованный фотобарабан или тонер-картридж в огонь. Это может привести к взрыву, а тонер может распространиться по воздуху и вызвать ожоги.
-
Подготовьте новый фотобарабан и поместите его на ровную поверхность.
-
Извлеките упаковку с влагоотделителем.
-
Закройте крышку тонера.
-
Подготовьте новый тонер-картридж.
-
Несколько раз вертикально и горизонтально встряхните картридж.
-
Удалите с тонер-картриджа ленту (c).
-

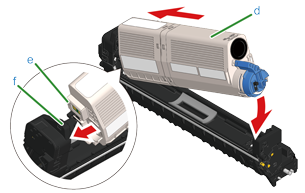

Установите новый тонер-картридж (d), совмещая выемку с левой стороны (e) с выступом (f) на фотобарабане таким образом, чтобы тонер-картридж был выровнен относительно наклейки с указанием цвета на фотобарабане. Затем плотно зафиксируйте правый край.
Заметка
Для получения сведений о способе установки тонер-картриджа см. раздел «Замена тонер-картриджей».
-
Удерживая тонер-картридж, возьмитесь за конец синего рычага (g) и поверните его вперед, пока конец не совпадет с выступом на картридже.
Примечание
Если при установке тонер-картриджа в фотобарабан закрыть выходной лоток, не повернув синий рычажок, это может привести к неправильной работе устройства. Поворачивайте синий рычажок до тех пор, пока его верхняя часть не совпадет с выступом на тонер-картридже.
-
Проверьте метку с указанием цвета на новом фотобарабане и установите фотобарабан в устройство.
-

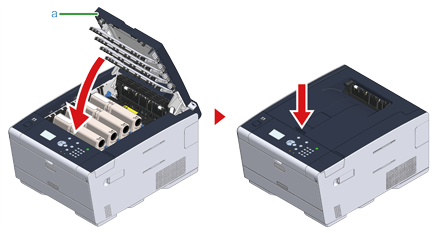

Медленно закройте выходной лоток (a) и нажмите на центральную часть выходного лотка для проверки закрытия.
-
Фотобарабаны и картриджи подлежат утилизации.
Заметка
Поместите фотобарабан в пластиковый пакет или аналогичный контейнер и выполните утилизацию в соответствии с принятыми в вашем регионе правилами и постановлениями.
