Подключение телефонной линии

В данном разделе описывается процедура подключения телефонного кабеля для передачи факса.

Способ подключения телефонной линии может различаться в зависимости от условий эксплуатации. Для подключения телефонного кабеля в соответствии с потребностями см. рисунки в данном руководстве.

Вставьте телефонный кабель в выемку на устройстве для надежной фиксации.

Примечание

  • Всегда используйте телефонный кабель, который поставляется вместе с устройством. Использование другого телефонного кабеля может привести к неправильной работе устройства.

  • Если не удалось выполнить передачу или прием факса, установите для параметра [Super G3] значение [OFF (ВЫКЛ.)].

  • Невозможно подключиться к линии ISDN напрямую. Чтобы осуществить подключение, используйте абонентский адаптер (TA) и выполните подключение к LINE-разъему устройства.

  1. Подключите один конец прилагаемого телефонного кабеля (a) к LINE-разъему (b) устройства, а другой конец к линии связи общего пользования (аналог) (c).

    Примечание

    Не извлекайте заглушку TEL-разъема.

  1. Подключите один конец прилагаемого телефонного кабеля (a) к LINE-разъему (b) устройства, а другой конец к линии связи общего пользования (аналог) (c).

  2. Снимите заглушку телефонного разъема (d).

  3. Вставьте телефонный кабель (f), подключенный к внешнему телефону, в TEL-разъем (e) устройства.

    Телефон, подключенный к устройству, называется внешним телефоном.

    Примечание

    • К устройству можно подключить только один телефон.

    • Не подключайте параллельно телефон к устройству. При параллельном подключении телефона к устройству, могут возникнуть следующие проблемы, которые приведут к ненадлежащему функционированию устройства.

      • Если поднять трубку телефона при параллельном подключении во время отправки или приема факса, изображение факса может быть повреждено, а также может возникнуть сбой соединения.

      • Если входящий вызов является голосовым, звонок на телефон может запаздывать или внезапно прерываться, а если входящий вызов является факсом, устройство не сможет принять факс.

    • При подключении телефона с включенной функцией факса перед использованием данную функцию необходимо выключить (отключить получение факса).

    Заметка

    В случае прямого соединения требуется отдельная установка. Свяжитесь с телефонной компанией.

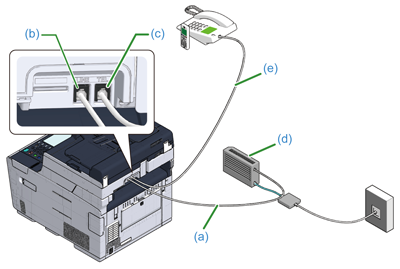

  1. Вставьте прилагаемый телефонный кабель (a), подключенный к оптическому устройству (IP-телефону), в LINE-разъем (b) устройства.

  2. Снимите заглушку телефонного разъема.

  3. Вставьте телефонный кабель (e), подключенный к внешнему телефону, в TEL-разъем (c) устройства.

Заметка

Помимо прилагаемого телефонного кабеля также требуется еще один телефонный кабель такого же типа.

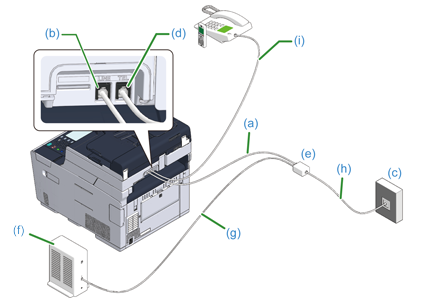

  1. Подключите один конец прилагаемого телефонного кабеля (a) к LINE-разъему (b) устройства, а другой конец к устройству разветвления телефонной линии (e).

    Если используется ADSL-модем со встроенным устройством разветвления телефонной линии, вставьте прилагаемый телефонный кабель (a), подключенный к ADSL-модему (f), в LINE-разъем (b) устройства.

  2. Подключите устройство разветвления телефонной линии (e) к ADSL-модему (f) с помощью телефонного кабеля (g), а затем подключите другой телефонный кабель (h) к линии связи общего пользования (аналог) (c).

  3. Снимите заглушку телефонного разъема.

  4. Вставьте телефонный кабель (i), подключенный к внешнему телефону, в TEL-разъем (d) устройства.

Заметка

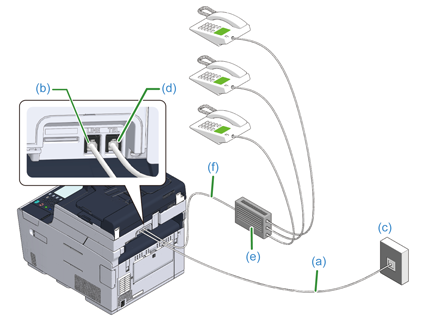

  1. Вставьте прилагаемый телефонный кабель (a), подключенный к линии связи общего пользования (аналог) (c), в LINE-разъем (b) устройства.

  2. Вставьте телефонный кабель (f), подключенный к управляющему устройству, например, PBX (e), в TEL-разъем (d) устройства.

Заметка

  • Домашний телефон — простое устройство переключения для домашнего пользования, соединяющее различные телефоны с помощью одной или двух телефонных линий, и которое позволяет работать с добавочными телефонами и домофонами.

  • Офисный телефон — простое устройство переключения, которое предоставляет более трех телефонных линий. Эти телефонные линии могут распределяться для использования добавочных телефонов или других устройств.

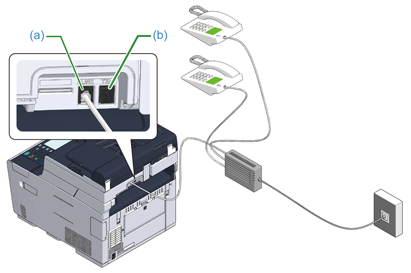

  1. Вставьте телефонный кабель, подключенный к управляющему устройству, например, PBX, в LINE-разъем (a) устройства.

  2. При использовании телефонной лини для факса и телефона подключите телефонный кабель внешнего телефона к TEL-разъему (b).

Заметка

При подключении к АТС (телефонная система для частного пользования) установите для линии АТС значение [ON (ВКЛ.)].

Настройка факса

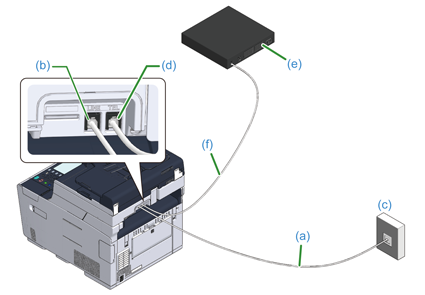

  1. Вставьте прилагаемый телефонный кабель (a), подключенный к линии связи общего пользования (аналог) (c), в LINE-разъем (b) устройства

  2. Снимите заглушку телефонного разъема.

  3. Вставьте телефонный кабель (f), подключенный к CS-тюнеру или ресиверу цифрового телевидения (e), в TEL-разъем (d) устройства.
