Закройте задний выходной лоток (b).
-
Удерживая ручку (B), полностью откройте блок сканера (c).
-
Нажмите кнопку (A) и полностью откройте выходной лоток (d).
Это может привести к ожогам.
Печка чрезвычайно горячая. Не дотрагивайтесь до нее.
-
Извлеките четыре фотобарабана из устройства и разместите их на ровной поверхности.
Примечание
При извлечении расходных материалов будьте осторожны, не заденьте светодиодную головку.
-
Накройте извлеченные фотобарабаны бумагой, чтобы не подвергать их воздействию света.
-
Медленно извлеките замятую бумагу, потянув ее за край.
-
При замятии бумаги в печке нажмите на рычаг освобождения (e) печки и аккуратно потяните застрявшую бумагу на себя.
-
Переместите стопорные рычаги (f), расположенные по сторонам печки, назад.
-
Удерживая печку за ручку, поднимите и извлеките ее из устройства.
Примечание
При извлечении термоэлемента будьте осторожны, не заденьте светодиодную головку.
-
Переместите стопорные рычаги (g), расположенные по сторонам ремня переноса, на себя и извлеките его, удерживая стопорные рычаги.
-
Медленно извлеките замятую бумагу, потянув ее за край.
-
Удерживая стопорные рычаги ремня переноса, установите его в устройство.
-
Переместите стопорные рычаги (g), расположенные по сторонам ремня переноса, вперед.
-
Удерживая печку за ручку, установите ее в устройство.
Примечание
При установке термоэлемента будьте осторожны, не заденьте светодиодную головку.
-
Переместите стопорные рычаги (f), расположенные по сторонам печки.
-
Установите все четыре фотобарабанa обратно в принтер.
Примечание
При установке расходных материалов будьте осторожны, не заденьте светодиодную головку.
-

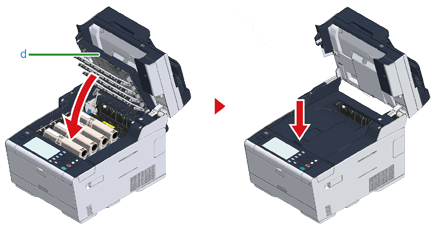

Медленно закройте выходной лоток (d) и нажмите на центральную часть выходного лотка для проверки закрытия.
-
Удерживая ручку (B), закройте блок сканера (c).
Примечание
Не закрывайте блок сканера с силой. В противном случае ролик подачи бумаги устройства АПД может упасть и препятствовать загрузке документов.
Если ролик подачи бумаги АПД упал, откройте и закройте крышку АПД.
