Подключение данного устройства к сети

Подключите устройство к беспроводной ЛВС или сети с помощью кабеля ЛВС, а затем укажите IP-адрес устройства и другие сведения о сети с панели оператора. Можно установить IP-адрес вручную или автоматически.

Подключите данное устройство к сети с помощью беспроводной ЛВС (режим инфраструктуры).

Примечание

Требуется модуль беспроводной ЛВС (дополнительное оборудование).

Внимательно ознакомьтесь с мерами предосторожности при работе с беспроводной ЛВС.

  • При установке соединения с устройствами за пределами сегмента, используя беспроводную ЛВС, установите для параметра [Enabling Default Gateway (Включение основного шлюза)] значение [Wireless (Беспроводное)].

  • Параметры Wireless(Infrastructure) (Беспроводная сеть (режим инфраструктуры)) и Wireless(AP Mode) (Беспроводная сеть (режим AP)) невозможно включить одновременно.

  • При работе с беспроводной сетью устройство не может переходить в режим глубокого сна, для него можно установить только стандартный режим сна.

  • Не ставьте рядом с устройством другие электрические приборы, которые излучают слабые радиоволны (например, микроволновая печь или цифровой беспроводной телефон).

  • При наличии металлической/алюминиевой оконной рамы или железобетонной стены между устройством и точками доступа беспроводной ЛВС установить подключение будет проблематично.

  • Скорость передачи данных по беспроводной ЛВС может быть ниже, чем по проводной ЛВС или с помощью USB-подключения в зависимости от рабочей среды. Если необходимо напечатать данные большого размера, например, фотографию, рекомендуется подключиться к сети с помощью проводной ЛВС или USB-соединения.

Подготовка к использованию беспроводной ЛВС (режим инфраструктуры)

Устройство можно подключить к беспроводной ЛВС с помощью точек доступа беспроводной ЛВС (поддержка WPS).

Перед использованием убедитесь, что точка доступа беспроводной ЛВС поддерживает следующие характеристики.

Элемент

Значение

Стандарт

IEEE 802.11 a/b/g/n

Метод доступа

Режим инфраструктуры

Проверка способа настройки беспроводной ЛВС

Убедитесь, что точка доступа беспроводной ЛВС поддерживает WPS, а затем выберите способ настройки.

Если беспроводная точка поддерживает WPS, см. "Подключение с помощью WPS", если есть сомнения, поддерживает ли беспроводная точка доступа WPS, см. "Выбор беспроводной точки доступа на панели оператора для подключения".

Беспроводные устройства (компьютеры, планшеты, смартфоны и т. д.) подключаются к принтеру с помощью беспроводной ЛВС (режим AP) без использования точки доступа беспроводной ЛВС.

Примечание

  • Параметры Wireless(Infrastructure) (Беспроводная сеть (режим инфраструктуры)) и Wireless(AP Mode) (Беспроводная сеть (режим AP)) невозможно включить одновременно.

  • Если параметр "Беспроводная сеть (режим AP)" включен, принтер перейдет в спящий режим (не режим глубокого сна).

  • Не ставьте рядом с устройством другие электрические приборы, которые излучают слабые радиоволны (например, микроволновая печь или цифровой беспроводной телефон).

  • При наличии металлической/алюминиевой оконной рамы или железобетонной стены между устройством и беспроводным оборудованием (компьютеры, планшеты, смартфоны и т. д.) установить подключение будет проблематично.

  • Скорость передачи данных по беспроводной ЛВС может быть ниже, чем по проводной ЛВС или с помощью USB-подключения в зависимости от рабочей среды. Если необходимо напечатать данные большого размера, например фотографию, рекомендуется подключиться к сети с помощью проводной ЛВС или USB-соединения.

Подготовка к использованию беспроводной ЛВС (режим AP)

Принтер можно использовать в качестве простой беспроводной точки доступа для непосредственного подключения беспроводных устройств (компьютеры, планшеты, смартфоны и т. д.).

Проверьте, соответствуют ли беспроводные устройства следующим требованиям.

Элемент

Значение

Стандарт

IEEE802.11 b/g/n

Безопасность

WPA2-PSK(AES)

Проверка способа настройки беспроводной ЛВС (режим AP)

Убедитесь, что беспроводные устройства (компьютеры, планшеты, смартфоны и т. д.) оснащены WPS-PBC (кнопка), а затем выберите способ настройки.

Если беспроводные устройства поддерживают WPS-PBC, см. раздел "Автоматическое подключение (кнопка)". Если неизвестно, поддерживают ли устройства WPS-PBC, см. раздел "Настройка вручную".

  • Автоматическое подключение (кнопка)

    Если беспроводные устройства (компьютеры, планшеты, смартфоны и т. д.) поддерживают WPS-PBC (кнопка), можно подключиться к беспроводной ЛВС (режим AP) с помощью кнопки WPS.

  • Настройка вручную

    Если беспроводные устройства (ПК, планшеты, смартфоны и т. д.) не поддерживают WPS-PBC (кнопка), введите на беспроводном устройстве (компьютеры, планшеты, смартфоны и т. д.) [SSID (SSID)] и [Password (Пароль)] принтера для подключения к беспроводной ЛВС (режим AP).

Для получения сведений см. «Подключение к беспроводной ЛВС (режим AP) (только если установлен модуль беспроводной ЛВС)».

Если в сети нет DHCP-сервера, необходимо вручную установить IP-адрес ПК или устройства.

Требуется установить IP-адрес ПК и устройства вручную, если указано установить уникальный IP-адрес, определенный администратором сети, поставщиком интернет-услуг или производителем маршрутизатора.

Примечание

  • Настройку сети необходимо завершить перед выполнением этой процедуры.

  • Требуется выполнить вход в качестве администратора.

  • При установке IP-адреса вручную обратитесь к администратору сети или поставщику интернет-услуг для получения IP-адреса. Если указан неверный IP-адрес, это может привести к отключению сети или доступа в Интернет.

  • При установке соединения с устройствами за пределами сегмента, используя проводную ЛВС, установите для параметра [Enabling Default Gateway (Включение основного шлюза)] значение [Wired (Проводное)].

Заметка

  • Если выполняется настройка небольшой сети, которая включает только принтер и компьютер, используйте описанную ниже процедуру установки IP-адреса (в соответствии с RFC1918).

    • Для компьютера

      IP-адрес: с 192.168.0.1 до 254

      Маска подсети: 255.255.255.0

      Шлюз по умолчанию: Не используется

      DNS-сервер: Не используется

    • Для устройства

      Настройка IP-адреса: Вручную

      IP-адрес: с 192.168.0.1 до 254 (выберите значение, отличное от IP-адреса ПК)

      Маска подсети: 255.255.255.0

      Шлюз по умолчанию: 0.0.0.0

      Масштаб сети: Мелкий

  • Для установки [Масштаб сети] выберите [Настройки устройства] > [Установки Админ.] > [Меню "Сеть"] > [Парам.Сети] > [Параметры сети] > [Масштаб сети] > [Малый].

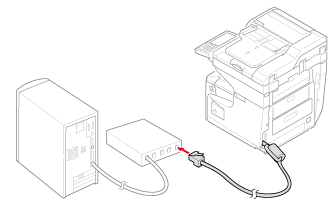

  1. Подготовьте кабель ЛВС и концентратор.

    Подготовьте кабель ЛВС (категории 5 или выше, кабель витой пары, прямой) и концентратор.

  2. Выключите устройство и компьютер.

    Выключение устройства

  3. Прикрепите сердечник к кабелю ЛВС.

    Намотайте кабель ЛВС однократной петлей на расстоянии 2–3 см от конца кабеля, а затем прикрепите сердечник к данному кабелю.

  4. Подключите один конец кабеля ЛВС к разъему интерфейса сети.

  5. Вставьте другой конец кабеля ЛВС в концентратор.

  6. Включите устройство.
