Замена ролика подачи (универсальный лоток)
-
Подготовьте ролики подачи бумаги для универсального лотка.
-

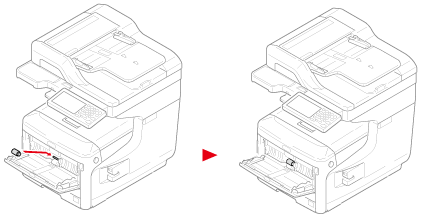

Откройте универсальный лоток (1) вперед, поместив пальцы в выемки спереди.
-

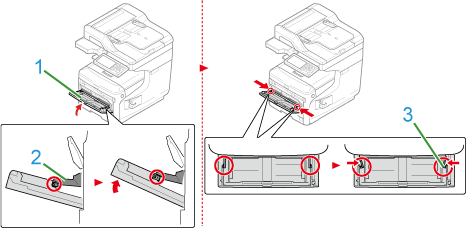

Слегка приподняв универсальный лоток (1), вдавите правый рычаг (2) вовнутрь, затем освободите лапку (3).
-
Таким же образом, слегка приподняв универсальный лоток, вдавите левый рычаг вовнутрь и освободите лапку.
-

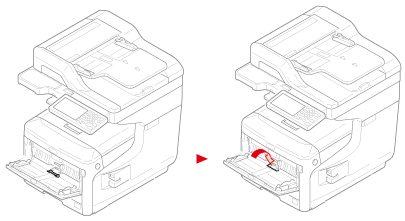

Открывайте крышку отсека для бумаги, пока она не соприкоснется с корпусом устройства.
-

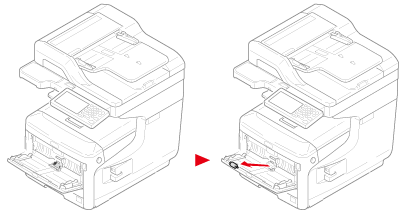

Потяните лапки на верхнем ролике подачи бумаги наружу и скользящим движением переместите ролик подачи влево, чтобы извлечь его.
-

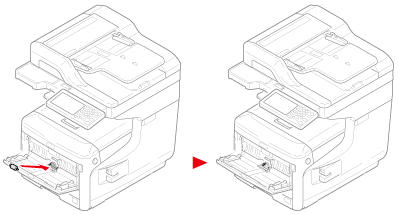

Продолжая нажимать крышку разделительного ролика, потяните лапки на нижнем ролике подачи бумаги наружу и скользящим движением переместите ролик подачи влево, чтобы извлечь его.
-

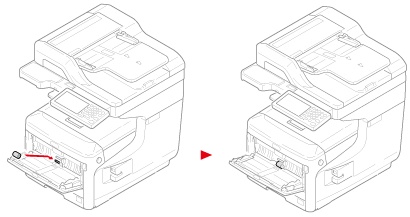

Продолжая нажимать на центральную часть универсального лотка, потяните крышку разделительного ролика вперед.
-
Извлеките разделительный ролик.
-
Продолжая нажимать на центральную часть универсального лотка, установите новый разделительный ролик.
Заметка
Не касайтесь резиновой части ролика.
-
Закройте крышку разделительного ролика.
-
Установите ролик подачи бумаги (без шестерни) на нижнюю ось.
-
Установите ролик подачи бумаги (с шестерней) на верхнюю ось.
-
Закройте крышку отсека для бумаги.
-
Нажимая на правый рычаг универсального лотка, слегка приподнимите универсальный лоток и закрепите лапку.
Примечание
При закрытии универсального лотка, не фиксируя крепление, крышка отсека для бумаги может треснуть. Убедитесь, что крепление зафиксировано.
-
Таким же образом, нажимая на левый рычаг универсального лотка, слегка приподнимите универсальный лоток и закрепите лапку.
Примечание
При закрытии универсального лотка, не фиксируя крепление, крышка отсека для бумаги может треснуть. Убедитесь, что крепление зафиксировано.
-
Закройте универсальный лоток.
Если универсальный лоток закрыть не удается, верните крышку отсека для бумаги в корректное положение, нажав на элемент загрузки бумаги в универсальном лотке.
