Загрузка бумаги

В данной главе описывается, как загрузить бумагу в лоток данного устройства.

Чтобы установить тип и плотность бумаги, нажмите [Device Settings (Настройки устройства)] > [Paper Setup (Установка бумаги)] и лоток, который необходимо использовать, а затем выберите [Media Type (Тип носителя)] или [Media Weight (Плотность носителя)].

Доступные типы бумаги

Для выполнения высококачественной печати требуется использовать бумагу поддерживаемых типов, отвечающую таким требованиям, как материал, плотность и отделка поверхности. Используйте бумагу для печати цифровых фотографий.

При печати на бумаге, не рекомендованной OKI, во избежание возникновения проблем предварительно проверьте качество печати и движение бумаги.

Тип бумаги

Тип и размер бумаги (мм) (В скобках указано значение в дюймах.)

Плотность бумаги

Обычная бумага

A3

297 x 420

64–256 г/м2(17–68 фунтов)

Для двусторонней печати 64–220 г/м2(7–58 фунтов)

Примечание

При установке бумаги, ширина которой составляет 216 мм (8,5 дюйма) или уже, скорость печати снизится.

A4

210 x 297

A5

148 x 210

A6

105 x 148

B4

257 x 364

B5

182 x 257

B6

128 x 182

B6 Half

64 x 182

Letter

215,9 x 279,4 (8,5 x 11)

Legal 13

215,9 x 330,2 (8,5 x 13)

Legal 13,5

215,9 x 342,9 (8,5 x 13,5)

Legal 14

215,9 x 355,6 (8,5 x 14)

Executive

184,2 x 266,7 (7,25 x 10,5)

Statement

(5,5 x 8,5)

8,5" SQ

(8,5 x 8,5)

Folio (210 x 330 мм)

210 x 330

8K (270 x 390 мм)

270 x 390

8K (273 x 394 мм)

273 x 394

8K (260 x 368 мм)

260 x 368

16K (184 x 260 мм)

184 x 260

16K (195 x 270 мм)

195 x 270

16K (197 x 273 мм)

197 x 273

4 x 6 дюймов

(4 x 6)

5 x 7 дюймов

(5 x 7)

Произвольный

Ширина: 64–297

Длина: 90–1321

64–256 г/м2(17–68 фунтов)

Envelope

Com-10

104,8 x 241,3 (4,125 x 9,5)

Конверты должны быть изготовлены из бумаги плотностью 85 г/м2 (24 фунта), а их кромки должны быть отогнуты.

DL

110 x 220 (4,33 x 8,66)

C5

162 x 229 (6,4 x 9)

C4

229 x 324 (9 x 12,76)

Наклейка

A4

210 x 297

от 0,1 до 0,2 мм

Letter

8,5 x 11 (215,9 x 279,4)

Бумага, на которой уже была выполнена печать

Равноценна простой бумаге

64–256 г/м2(17–68 фунтов)

Цветная бумага

Равноценна простой бумаге

64–256 г/м2(17–68 фунтов)

Рекомендуемая бумага

Данное устройство может работать с разнообразными носителями для печати, включая бумагу различной плотности и форматов. В данном разделе приведен способ выбора и использования носителей. Чтобы добиться наилучшего результата, используйте простую бумагу 75–90 г/м2 , предназначенную для использования в копирах и лазерных принтерах. Не рекомендуется использовать тисненую или очень грубую текстурированную бумагу. Можно использовать бумагу с предварительно напечатанной информацией, но чернила не должны смещаться от высоких температур, используемых при печати.

  • Конверты

    Конверты не должны быть изогнуты, скручены или деформированы другим образом. Клапан должен быть прямоугольной формы, а клей должен выдерживать высокую температуру валика давления, используемого в этом типе устройства. Конверты с прозрачными окошками использовать нельзя.

  • Наклейки

    Наклейки также должны быть типа, рекомендованного для использования в копировальных аппаратах и лазерных принтерах, который подразумевает, что страница основания носителя полностью покрыта наклейками. Другие типы этикеток могут повредить устройство, если этикетки отклеятся в ходе печати.

Для поддержания качества бумагу следует хранить при следующих условиях.

  • В шкафу или другом сухом темном месте.

  • На плоской поверхности.

  • Температура: 20℃

  • Влажность: 50 % (относительная).

Не храните бумагу в местах, приведенных ниже:

  • непосредственно на полу;

  • при воздействии на бумагу прямых солнечных лучей;

  • возле внутренних или внешних стен;

  • на неровной поверхности;

  • в местах, где возможно возникновение статического электричества;

  • в местах с повышенным уровнем температуры и с постоянным изменением температуры;

  • вблизи данного устройства, кондиционера воздуха, обогревателя или трубопровода.

Примечание

  • Бумагу следует распаковывать непосредственно перед использованием.

  • Не следует оставлять бумагу распакованной в течение длительного времени. Это может привести к возникновению неполадок при печати.

Следующие типы бумаги с учетом емкости лотков можно загружать в каждый лоток.

Загрузка в лоток 1

Доступный размер бумаги

Емкость лотка

Плотность бумаги

A3

A4

A5*

A6*

B4

B5

B6

Tabloid

Letter

Legal (13 дюймов)

Legal (13,5 дюйма)

Legal (14 дюймов)

Executive

Statement*

8,5" SQ (8,5 x 8,5")

Folio (210 x 330 мм)

8K (270 x 390 мм)

8K (273 x 394 мм)

8K (260 x 368 мм)

16K (184 x 260 мм)

16K (195 x 270 мм)

16K (197 x 273 мм)

Произвольный

300 листов

(плотность бумаги 80 г/м2)

Легк.

(64–82 г/м2)

Средн.Легк.

(83–90 г/м2)

Средн.

(91–105 г/м2)

Плотная

(106–128 г/м2)

Сверхплотная1

(129–188 г/м2)

Сверхплотная2

(189–220 г/м2)

* Бумага не может быть использована для двустороннего копирования.

Загрузка в лоток 2/3/4 (дополнительно)

Доступный размер бумаги

Емкость лотка

Плотность бумаги

A3

A4

A5*

B4

B5

Tabloid

Letter

Legal (13 дюймов)

Legal (13,5 дюйма)

Legal (14 дюймов)

Executive

8,5" SQ (8,5 x 8,5")

Folio (210 x 330 мм)

8K (270 x 390 мм)

8K (273 x 394 мм)

8K (260 x 368 мм)

16K (184 x 260 мм)

16K (195 x 270 мм)

16K (197 x 273 мм)

Произвольный

535 листов

(плотность бумаги 80 г/м2)

Легк.

(64–82 г/м2)

Средн.Легк.

(83–90 г/м2)

Средняя плотность

(91–105 г/м2)

Плотная

(106–128 г/м2)

Сверхплотная 1

(129–188 г/м2)

Примечание

  • Вес бумаги, загружаемой в дополнительные лотки составляет от 64 до 176 г/м2.

  • Согласно характеристикам, вес бумаги "Сверхплотная1" равен 129–188 г/м2, но для печати может использоваться только вес, не превышающий 176 г/м2.

* Бумага не может быть использована для двустороннего копирования.

Загрузка в универсальный лоток

Доступный размер бумаги

Емкость лотка

Плотность бумаги

A3

A4

A5*

A6*

B4

B5

B6

Tabloid

Letter

Legal (13 дюймов)

Legal (13,5 дюйма)

Legal (14 дюймов)

Executive

Statement*

8,5" SQ (8,5 x 8,5")

Folio (210 x 330 мм)

8K (270 x 390 мм)

8K (273 x 394 мм)

8K (260 x 368 мм)

16K (184 x 260 мм)

16K (195 x 270 мм)

16K (197 x 273 мм)

Каталожная карточка (3x5")*

4 x 6 дюймов*

5 x 7 дюймов*

Произвольный

Com-10*

DL*

C5*

C4

100 листов

(плотность бумаги 80 г/м2)

10 листов (конверты)

Легк.

(64–82 г/м2)

Средн.Легк.

(83–90 г/м2)

Средн.

(91–105 г/м2)

Плотная

(106–128 г/м2)

Сверхплотная1

(129–188 г/м2)

Сверхплотная2

(189–220 г/м2)

Сверхплотная3

(221–256 г/м2)

* Бумага не может быть использована для двустороннего копирования.

Бумагу можно загрузить в следующие лотки; лоток 1, лоток 2/3/4 (дополнительно) и МЦ лоток.

Загрузите конверты или этикетки в универсальный лоток.

Загрузка в лоток 1 или лоток 2/3/4

Ниже описана процедура загрузки бумаги в лоток 1 и лотки 2/3/4 (дополнительно).

Примечание

В следующей процедуре в качестве примера применяется лоток 1, но то же самое относится и к лоткам 2/3/4 (дополнительно).

  1. Извлеките кассету для бумаги.

  2. Установите диск размера бумаги (1) в положение, соответствующее размеру загружаемой бумаги.

  3. Сдвиньте направляющую бумаги до значения ширины загружаемой бумаги.

  4. Сдвиньте ограничитель бумаги до значения длины загружаемой бумаги.

    При загрузке бумаги формата A6 передвиньте ограничитель бумаги (2) вперед, извлеките его и установите на металлическую часть. Сдвиньте подставку для бумаги в направлении стрелки и зафиксируйте ее.

  5. Тщательно пролистайте стопку бумаги, а затем выровняйте ее по краям.

  6. Загрузите бумагу стороной для печати вниз.

    Примечание

    Не загружайте бумагу выше отметки "Triangle" на направляющей для бумаги.

  7. Закрепите загруженную бумагу специальной направляющей.

  8. Убедитесь, что диск размера бумаги установлен в положение, соответствующее размеру загруженной бумаги.

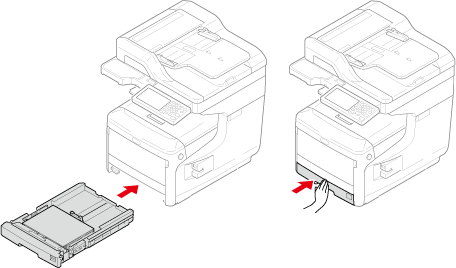

  9. Вставьте кассету для бумаги до упора.

    Если загружается бумага, размер которой невозможно установить с помощью диска размера бумаги, установите диск в положение [Other] (Другие) и затем задайте размер бумаги на панели оператора.

  10. На сенсорной панели нажмите [Device Settings (Параметры устройства)].

  11. Нажмите [Paper Setup (Установка бумаги)].

  12. Выберите лоток, в который загружена бумага.

  13. Установите [Paper Size (Размер бумаги)], [Media Type (Тип носителя)] и [Media Weight (Плотность носителя)].

  14. Нажимайте [Back (Назад)], пока не отобразится основной экран.

Загрузка в универсальный лоток

С помощью следующей процедуры объясняется, как загружать бумагу в универсальный лоток.

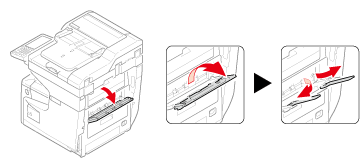

  1. Откройте универсальный лоток вперед, поместив пальцы в углубления спереди.

  2. Извлеките подставку для бумаги, удерживая ее за центральную часть.

  3. Откройте дополнительную подставку.

  4. Откройте крышку отсека для бумаги.

  5. Отрегулируйте направляющую ручной подачи бумаги в соответствии с шириной загружаемой бумаги.

  6. Вставьте бумагу печатной стороной вверх, чтобы край пачки касался переднего края лотка подачи.

    Примечание

    Не загружайте бумагу выше отметки "Triangle".

  7. Закройте крышку отсека для бумаги.

    Примечание

    Если принтер находится в режиме энергосбережения, нажмите кнопку <POWER SAVE> (ЭНЕРГОСБЕРЕЖЕНИЕ) для вывода принтера из этого режима.

  8. Установите [Paper Size (Размер бумаги)], [Media Type (Тип носителя)] и [Media Weight (Плотность носителя)] на экране установки бумаги.

  9. Нажмите [Close (Закрыть)].

    Примечание

    • Не загружайте бумагу различного размера, типа или плотности.

    • При добавлении бумаги извлеките бумагу из универсального лотка и выровняйте края пачки бумаги, а затем вновь загрузите бумагу в принтер.

    • Не помещайте в универсальный лоток ничего, кроме бумаги.

Данная процедура описывает порядок загрузки конвертов в универсальный лоток.

  1. Откройте универсальный лоток вперед, поместив пальцы в углубления спереди.

  2. Извлеките подставку для бумаги, удерживая ее за центральную часть.

  3. Откройте дополнительную подставку.

  4. Откройте крышку отсека для бумаги.

  5. Отрегулируйте направляющую ручной подачи бумаги в соответствии с шириной загружаемого конверта.

  6. Вставьте конверт печатной стороной вверх, чтобы край конверта касался переднего края лотка подачи.

    Примечание

    Не загружайте конверты выше отметки "Triangle".

    Com-10, DL, C5

    C4

    Заметка

    При использовании конвертов со свернутым краем (для склейки) на длинной стороне (Com-10, DL, C5) загружайте их таким образом, чтобы свернутый край находился слева при подаче.

  7. Закройте крышку отсека для бумаги.

  8. Откройте задний выходной лоток.
