Подключение кабеля ЛВС

Примечание

Кабель ЛВС (категория 5e или выше, кабель витой пары, прямой) не включен в комплект поставки.

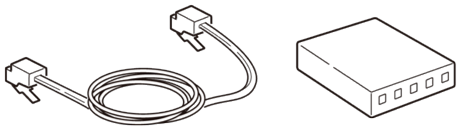

  1. Подготовьте кабель ЛВС (категории 5 или выше, кабель витой пары, прямой) и концентратор.

  2. Убедитесь, что устройство и компьютер выключены.

  3. Прикрепите сердечник к кабелю ЛВС.

    Намотайте кабель ЛВС двойной петлей на расстоянии 2–3 см от конца кабеля, а затем прикрепите сердечник к данному кабелю.

  4. Подключите один конец кабеля ЛВС к разъему интерфейса сети.

  5. Вставьте другой конец кабеля ЛВС в концентратор.

    Перейдите к процедуре «Загрузка бумаги в лоток.».
