Wymiana rolek podających (Podajnik 1/Podajnik 2/Podajnik 3/Podajnik 4)
Notatki
-
Ilość stron, które możesz zadrukować przy pomocy rolki, zależy od środowiska i papieru.
-
Jeżeli zacięcia papieru utrzymują się nawet po wyczyszczeniu rolki, zalecana jest jej wymiana.
Dla Podajnika 1 i Podajnika 2/Podajnika 3/Podajnika 4 (Opcjonalny)
Rolka podająca papier dla Podajnika 1 różni się od tej dla Podajników 2/3/4 kształtem. Zidentyfikuj podajnik dla którego rolka podająca ma zostać wymieniona przed przygotowaniem nowej rolki podającej papier.
Procedura dla wymiany rolki podającej papier Podajnika 1 jest opisana tutaj jako przykład. Ta sama procedura dotyczy podajników 2/3/4.
-
Upewnij się, że posiadasz wszystko wymienione poniżej dla rolki podającej papier Podajnika 1.
-
Rolka podająca papier (z przekładnią)
-
Rolka podająca papier (bez przekładni)
-
Rolka separująca
-
Sprężyna
-
-
Wyciągnij kasetę z papierem (1).
-

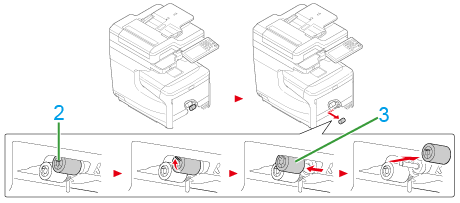

Otwierając zakładki (2) na rolce podającej papieru na zewnętrz, przesuń rolkę papieru (3) do lewej, aby ją usunąć.
-

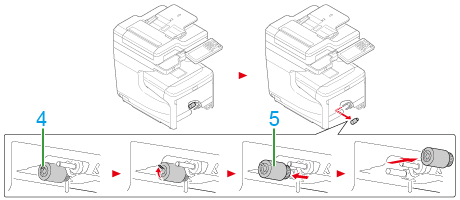

Otwierając zakładki (4) z tyłu na rolce podającej papieru na zewnętrz, przesuń rolkę papieru (5) do lewej, aby ją usunąć.
-

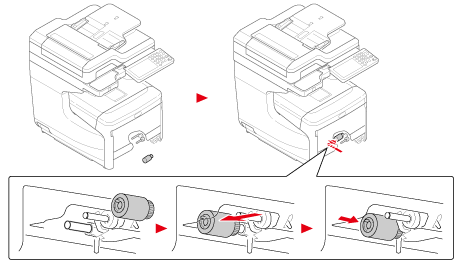

Zamontuj nową rolkę podającą papieru (z przekładnią) do osi z tyłu.
-

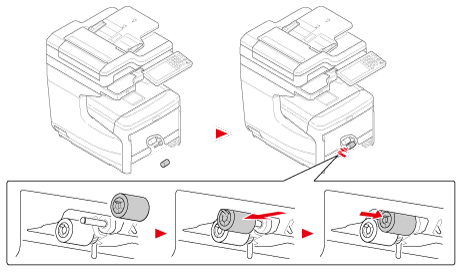

Zamontuj nową rolkę podającą papieru (bez przekładni) do osi z przodu.
-
Wyjmij papier z kasety papieru.
-

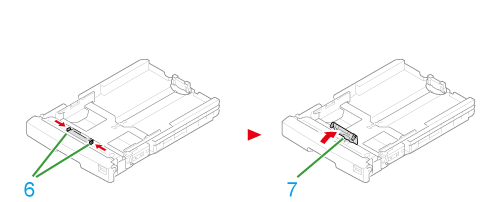

Naciskając dwie zakładki (6) z przodu kasety papieru, otwórz pokrywę (7) rolki separującej.
-
Naciśnij części wbudowane w zgrzewy po obu stronach kaset papieru do wewnątrz i usuń rolkę separującą oraz sprężynę.
Uwaga
Dla Podajników 2/3/4 usunięte sprężyny są używane później. Nie poddawaj ich recyklingowi.
-
Zamontuj nową sprężynę do nowej rolki separującej. (Dla Podajnika 2/3/4 użyj nowych sprężyn usuniętych w Kroku 9).
-

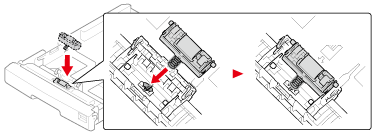

Ustaw sprężynę do kasety papieru i wepchnij rolkę separującą do kasety papieru.
-

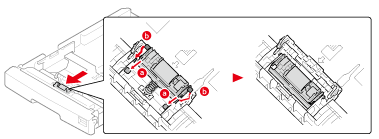

Zamontuj zgrzewy kasety papieru do dołeczków po obu stronach rolki separującej.
-
Zamknij pokrywę rolki oddzielającej.
-
Załaduj papier do kasety i wprowadź kasetę papieru do urządzenia.
