Vkládání papíru

V této části se dozvíte různé informace o papíru, který lze s tiskárnou používat, a zásobnících papíru.

Pro nastavení typu a gramáže papíru stiskněte položky [Device Settings (Nastavení zařízení)] > [Paper Setup (Nastavení papíru)] a stiskněte zásobník, který chcete použít, a vyberte možnost [Media Type (Typ média)] nebo [Media Weight (Gramáž média)].

Podporované typy papíru

Podmínkou kvalitního tisku je používání podporovaných typů papíru, které vyhovují požadavkům na materiál, gramáž a povrchovou úpravu. Používejte papír vhodný k digitálnímu fotografickému tisku.

Pokud chcete tisknout na papír, který společnost OKI nedoporučuje, důkladně předem zkontrolujte jeho kvalitu a pohyb v tiskárně, aby nedocházelo k potížím s tiskem.

Typ papíru

Typ a formát papíru (mm)

Gramáž papíru

Běžný papír

A3

297 x 420

64 až 256 g/m2(17 až 68 lb)

Pro oboustranný tisk, 64 až 220 g/m2(7 až 58 lb)

Poznámka

Pokud vložíte papír, který je široký 216 mm nebo užší, tisk bude pomalejší.

A4

210 x 297

A5

148 x 210

A6

105 x 148

B4

257 x 364

B5

182 x 257

B6

128 x 182

B6 poloviční

64 x 182

Letter

215.9 x 279.4

Legal 13

215,9 x 330,2

Legal 13,5

215,9 x 342,9

Legal 14

215,9 x 355,6

Executive

184,2 x 266,7

Statement

(139,7 x 215,9)

8.5" SQ

(8.5 x 8.5)

Folio (210 x 330 mm)

210 x 330

8K (270 x 390 mm)

270 x 390

8K (273 x 394 mm)

273 x 394

8K (260 x 368 mm)

260 x 368

16K (184 x 260 mm)

184 x 260

16K (195 x 270 mm)

195 x 270

16K (197 x 273 mm)

197 x 273

4 x 6 palců

(101,6 x 152,4)

5 x 7 palců

(127 x 177,8)

Vlastní

Šířka: 64 až 297

Délka: 90 až 1321

64 až 256 g/m2(17 až 68 lb)

Obálka

Com-10

104,8 x 241,3

Obálky musí být vyrobeny z papíru s gramáží 85 g/m2 (24 lb) a být vkládány s přehnutými klopami.

DL

110 x 220

C5

162 x 229

C4

229 x 324 (9 x 12,76)

Štítek

A4

210 x 297

0,1 až 0,2 mm

Letter

8.5 x 11 (215.9 x 279.4)

Částečně potištěný papír

Odpovídá běžnému papíru.

64 až 256 g/m2(17 až 68 lb)

Barevný papír

Odpovídá běžnému papíru.

64 až 256 g/m2(17 až 68 lb)

Doporučený papír

Tiskárna podporuje různé typy médií, včetně papírů různých gramáží a formátů. V této části se dozvíte, jak média vybírat a používat. Nejlepších výsledků dosáhnete s běžným papírem gramáže 75–90 g/m2 určeným pro kopírky a laserové tiskárny. Nedoporučujeme používat papír s výrazným reliéfem nebo velmi hrubý papír s texturou. Je možné používat předtištěný kancelářský papír, inkoust se však nesmí při vysoké zapékací teplotě během tisku rozmazávat.

  • Obálky

    Obálky nesmějí být zkroucené, vlnité ani jinak poničené. Musí mít obdélníkový tvar a být opatřeny lepidlem, které zůstává neporušené i při vystavení tlaku válce a vysoké zapékací teplotě zařízení. Obálky s okénky nejsou vhodné.

  • Štítky

    Štítky musí být určeny pro použití v kopírkách a laserových tiskárnách. Fólie, na kterou jsou štítky nalepeny, musí být štítky zcela pokryta. Štítky jiného typu mohou tiskárnu poškodit, protože se při tiskovém procesu mohou odlepit.

Skladováním v těchto podmínkách se můžete vyvarovat ztráty kvality papíru:

  • Ve skříni nebo na jiném suchém a tmavém místě

  • Na rovném povrchu

  • Teplota: 20℃

  • Vlhkost: 50 % relativní vlhkosti

Neskladujte papír na těchto místech:

  • Přímo na podlaze

  • Na místech vystavených přímému slunečnímu svitu

  • V blízkosti vnitřní strany obvodové zdi

  • Na nerovném povrchu

  • Na místech, kde může vznikat statická elektřina

  • Na místech vystaveným vysokým teplotám a rychlým změnám teplot

  • Poblíž této tiskárny, klimatizace, topení nebo vodovodního potrubí

Poznámka

  • Papír vybalujte až krátce před použitím.

  • Nenechávejte jej rozbalený po dlouhou dobu. Mohlo by dojít k potížím s tiskem.

V tabulkách níže najdete kapacitu jednotlivých zásobníků a typy papíru, které do nich lze vkládat.

Vkládání do zásobníku 1

Podporovaný formát papíru

Kapacita zásobníku

Gramáž papíru

A3

A4

A5*

A6*

B4

B5

B6

Tabloid

Letter

Legal (13 palců)

Legal (13,5 palce)

Legal (14 palců)

Executive

Statement*

8.5" SQ (8.5 x 8.5 palců)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Vlastní

300 listů

(při použití papíru s gramáží 80 g/m2)

Lehký

(64 na 82 g/m2)

Středně lehký

(83 na 90 g/m2)

Střední

(91 na 105 g/m2)

Těžký

(106 na 128 g/m2)

Ultra těžký1

(129 na 188 g/m2)

Ultra těžký2

(189 na 220 g/m2)

*Nelze použít k oboustrannému tisku.

Vkládání do Zásobníku 2/3/4 (volitelného)

Podporovaný formát papíru

Kapacita zásobníku

Gramáž papíru

A3

A4

A5*

B4

B5

Tabloid

Letter

Legal (13 palců)

Legal (13,5 palce)

Legal (14 palců)

Executive

8.5" SQ (8.5 x 8.5 palců)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Vlastní

535 listů

(při použití papíru s gramáží 80 g/m2)

Lehký

(64 na 82 g/m2)

Středně lehký

(83 na 90 g/m2)

Střední

(91 na 105 g/m2)

Těžký

(106 na 128 g/m2)

Ultratěžký 1

(129 na 188 g/m2)

Poznámka

  • Gramáž papíru vkládaného do doplňkového zásobníku je 64 až 176g/m2.

  • Stanovená gramáž papíru Velmi těžký 1 je určena rozmezím 129 až 188 g/m2, ale tisknout lze na papír s maximální gramáží 176 g/m2.

* Nelze použít k oboustrannému tisku.

Vkládání papíru do víceúčelového zásobníku

Podporovaný formát papíru

Kapacita zásobníku

Gramáž papíru

A3

A4

A5*

A6*

B4

B5

B6

Tabloid

Letter

Legal (13 palců)

Legal (13,5 palce)

Legal (14 palců)

Executive

Statement*

8.5" SQ (8.5 x 8.5 palců)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Rejstříková karta (3x5inch)*

4 x 6 palců*

5 x 7 palců*

Vlastní

Com-10*

DL*

C5*

C4

100 listů

(při použití papíru s gramáží 80 g/m2)

10 listů (obálek)

Lehký

(64 na 82 g/m2)

Středně lehký

(83 na 90 g/m2)

Střední

(91 na 105 g/m2)

Těžký

(106 na 128 g/m2)

Ultra těžký1

(129 na 188 g/m2)

Ultra těžký2

(189 na 220 g/m2)

Ultra těžký3

(221 na 256 g/m2)

* Nelze použít k oboustrannému tisku.

Papír je možno vkládat do následujících zásobníků; Zásobník 1, Zásobník 2/3/4 (volitelně) a do zásobníku MP.

Do víceúčelového zásobníku vložte obálky nebo štítky.

Vkládání papíru do Zásobníku 1 nebo do Zásobníku 2/3/4

V této části se dozvíte, jak vložit papír do Zásobníku 1 nebo do Zásobníků 2/3/4 (volitelné).

Poznámka

Jako příklad je zde uváděn Zásobník 1, stejný postup však platí i pro Zásobníky 2/3/4 (volitelné).

  1. Vytáhněte kazetu na papír.

  2. Nastavte volič formátu papíru (1) tak, aby odpovídal formátu vkládaného papíru.

  3. Přizpůsobte vodítko papíru šířce vkládaného papíru.

  4. Přizpůsobte zarážku délce vkládaného papíru.

    Při vkládání papíru formátu A6 přesuňte doraz papíru (2) dopředu, sejměte jej a poté nainstalujte na kovový díl. Podpěru papíru nasuňte ve směru šipky a upevněte ji.

  5. Dobře stoh papíru provětrejte a srovnejte jeho okraje.

  6. Vložte papír tiskovou stranou dolů.

    Poznámka

    Nevkládejte papír nad rysku "Triangle", která se nachází na vodítku papíru.

  7. Vložený papír zajistěte vodítkem.

  8. Zkontrolujte, zda formát vloženého papíru odpovídá nastavení na voliči formátu papíru.

  9. Zcela do zařízení zatlačte kazetu na papír.

    Vkládáte-li papír, jehož formát nelze vybrat pomocí voliče formátu papíru, nastavte volič do polohy [Jiný], a nastavte formát papíru na ovládacím panelu.

  10. Stiskněte tlačítko [Device Settings (Nastavení zařízení)] na dotykovém panelu.

  11. Stiskněte [Paper Setup (Nastavení papíru)].

  12. Stiskněte zásobník, v němž je vložen papír.

  13. Nastavte [Paper Size (Formát papíru)], [Media Type (Typ média)], a [Media Weight (Gramáž média)].

  14. Mačkejte [Back (Zpět)], dokud se nezobrazí úvodní obrazovka.

Vkládání papíru do víceúčelového zásobníku

V tomto tématu se dozvíte, jak vkládat papír do víceúčelového zásobníku.

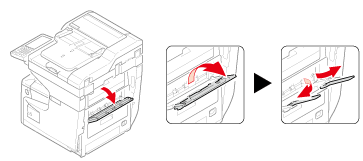

  1. Zásobník MP otevřete vložením prstů do přední prohloubeniny směrem vpřed.

  2. Podpěru papíru uchopte za střední část a vytáhněte ji ven.

  3. Otevřete pomocnou podpěru.

  4. Otevřete kryt vkládaného papíru.

  5. Přizpůsobte vodítko ručního podavače papíru šířce papíru, který chcete vložit.

  6. Vložte papír do podavače tisknutou stranou nahoru tak, aby se jeho okraj dotýkal vstupu podavače.

    Poznámka

    Nevkládejte papír nad rysku "Triangle".

  7. Zavřete kryt vkládaného papíru.

    Poznámka

    Je-li tiskárna v režimu úspory energie, tento režim ukončíte stiskem klávesy <POWER SAVE>.

  8. Na obrazovce nastavení papíru nastavte [Paper Size (Formát papíru)], [Media Type (Typ média)], a [Media Weight (Gramáž média)].

  9. Stiskněte [Close (Zavřít)].

    Poznámka

    • Nevkládejte papíry různých formátů, typů a gramáží.

    • Při přidávání papíru vyjměte papír, vložený do víceúčelového zásobníku, správně zarovnejte okraje obou balíčků papíru a vložte je do zásobníku.

    • Do víceúčelového zásobníku nevkládejte jiné předměty, než papír.

V tomto tématu se dozvíte, jak vkládat obálky do víceúčelového zásobníku.

  1. Zásobník MP otevřete vložením prstů do přední prohloubeniny směrem vpřed.

  2. Podpěru papíru uchopte za střední část a vytáhněte ji ven.

  3. Otevřete pomocnou podpěru.

  4. Otevřete kryt vkládaného papíru.

  5. Přizpůsobte vodítko ručního podavače papíru šířce obálek, které chcete vložit.

  6. Vložte obálky do podavače tisknutou stranou nahoru tak, aby se jejich okraj dotýkal vstupu podavače.

    Poznámka

    Nevkládejte obálky nad rysku "Triangle".

    Com-10, DL, C5

    C4

    Připomínka

    Používáte-li obálky s klopou (k lepení) na delší straně (Com-10, DL, C5), musí se strana s přehnutou klopou nacházet při levé hraně zásobníku.

  7. Zavřete kryt vkládaného papíru.

  8. Otevřete zadní výstupní zásobník.
