Koble til en telefonlinje

I det här avsnittet beskrivs hur du ansluter en telefonkabel för faxsändningar.

Anslutningsmetoden för telefonlinjen varierar beroende på din datormiljö. Anslut den typ av telefonkabel som är lämplig för din datormiljö genom att titta på illustrationerna i den här handboken.

Placera telefonkabeln i närheten av enheten så att den inte förloras.

Notat

  • Använd alltid telefonkabeln som medföljer maskinen. Att använda en annan telefonkabel kan orsaka fel.

  • Om en faxsändning eller mottagning misslyckas ställer du in [Super G3] på [OFF].

  • Du kan inte ansluta en ISDN-linje direkt till maskinen. Du måste använda en terminaladapter (TA) och ansluta till maskinens LINE-kontakt.

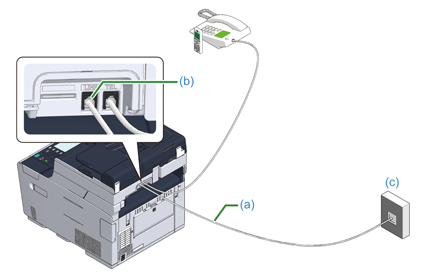

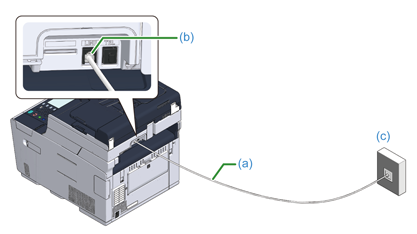

  1. Sätt i ena änden av den medföljande telefonkabeln (a) i maskinens LINE-kontakt (n), och den andra änden i ett uttag (analogt) för det allmänna telenätet (analoga) (c).

    Notat

    Håll TEL-kontaktens lock infört.

  1. Sätt i ena änden av den medföljande telefonkabeln (a) i maskinens LINE-kontakt (n), och den andra änden i ett uttag (analogt) för det allmänna telenätet (analoga) (c).

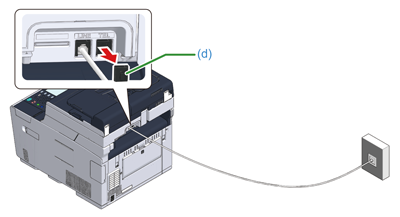

  2. Ta bort telefonanslutningsskyddet (d).

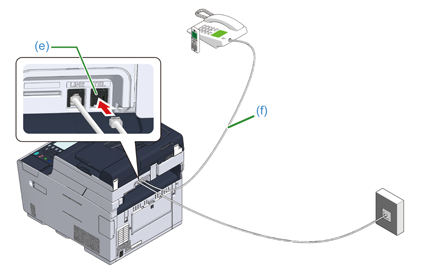

  3. Sätt i telefonkabeln (f), som är ansluten till den externa telefonen, i maskinens TEL-kontakt (e).

    En telefonen som er koblet til maskinen, kalles ekstern telefon.

    Notat

    • Bare én telefon kan være koblet til maskinen.

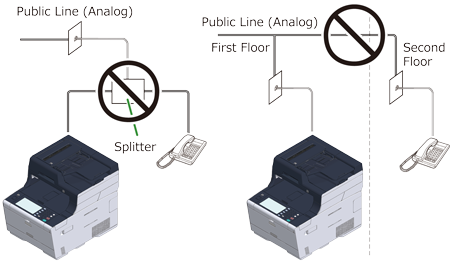

    • Ikke koble telefonen til maskinen parallelt. Hvis du kobler telefonen til maskinen parallelt, oppstår følgende problemer, som resulterer i at maskinen ikke fungerer som den skal.

      • Hvis du løfter av røret på telefonen som er koblet i parallell mens maskinen sender eller mottar en faks, kan forstyrrelsen føre til at faksen blir gjengitt feil, eller at det opptar en kommunikasjonsfeil.

      • Hvis det innkommende anropet er et vanlig telefonanrop, kan telefonen ringe langsommere eller slutte å ringe tidligere en den skal, og hvis det innkommende anropet er en faks, kan det hende at maskinen ikke klarer å motta faksen.

    • Om du ansluter en telefon med faxfunktion ska du inaktivera telefonens faxfunktion (inaktivera faxmottagning) innan du använder telefonen.

    Minne

    Drekte sammenkobling krever ytterligere monteringsarbeid. Kontakt telefonselskapet.

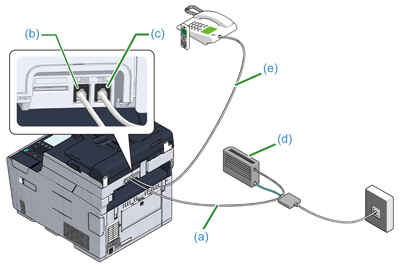

  1. Sätt i den medföljande telefonkabeln (a), som är ansluten till den optiska enheten (IP-telefonen) (d), i maskinens LINE-kontakt (b).

  2. Fjern telefonkontaktdekselet.

  3. Sätt i telefonkabeln (e), som är ansluten till den externa telefonen i maskinens TEL-kontakt (c).

Minne

  • Hvis et faksanrop mislykkes, sett PBX-linjen til [ON (PÅ)].

    Brukerinstallasjon

  • Hvis det oppstår en feil ved faksoverføring eller mottak, setter du [Super G3] til [OFF].

    Brukerinstallasjon

Utöver den inkluderade telefonkabeln krävs en telefonkabel av samma typ.

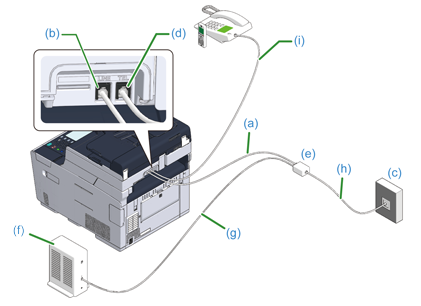

  1. Sätt i ena änden av den medföljande telefonkabeln (a) i maskinens LINE-kontakt (n), och den andra änden i en telefonsplitter (e).

    Om du använder ett ADSL-modem med inbyggd telefonsplitter, koppla in den medföljande telefonkabeln (a) som är ansluten till ADSL-modemet (f) i maskinens LINE-kontakt.

  2. Anslut telefonsplittern (e) till ADSL-modemet (f) med en telefonkabel (g) och koppla sedan in en annan telefonkabel (h) i det allmänna telenätet (analoga) (c).

  3. Fjern telefonkontaktdekselet.

  4. Sätt i telefonkabeln (i), som är ansluten till den externa telefonen i maskinens TEL-kontakt (d).

Minne

  • Hvis et faksanrop mislykkes, sett PBX-linjen til [ON (PÅ)].

    Brukerinstallasjon

  • Hvis det oppstår en feil ved faksoverføring eller mottak, setter du [Super G3] til [OFF].

    Brukerinstallasjon

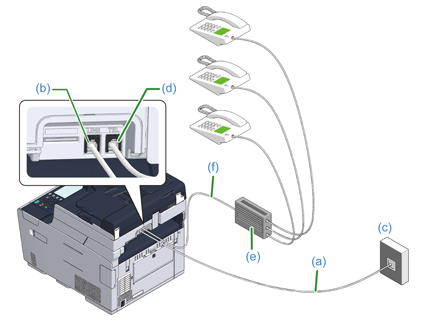

  1. Sätt i den medföljande telefonkabeln (a), som är ansluten till det allmänna telenätet (analogt) (c), i maskinens LINE-kontakt (b).

  2. Sätt i telefonkabeln (f), som är ansluten till en kontrollenhet som en företagsväxel (e), i maskinens TEL-kontakt (d).

Minne

  • "Home Telephone" er en enkel bryter til bruk hjemme, og kan brukes for å koble mange telefoner til én eller to telefonlinjer, slik at du kan sette opp et nettverk av flere telefoner og porttelefoner.

  • Business Phone er et enkelt switcher, som kan romme tre eller flere telefonlinjer, som mange telefoner kan dele, og tillate forlengelse-telefoner eller annet bruk.

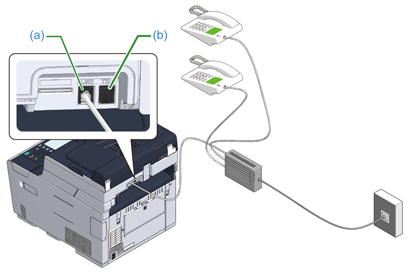

  1. Sätt i telefonkabeln, som är ansluten till en kontrollenhet som en företagsväxel, i maskinens TEL-kontakt.

  2. Om du använder en telefonledning för både fax och telefon, koppla in den externa telefonens kabel i TEL-kontakten (b).

Minne

Hvis du kobler til en PBX ("private branch exchange"), angi PBX-linje til [ON (PÅ)].

Faksoppsett

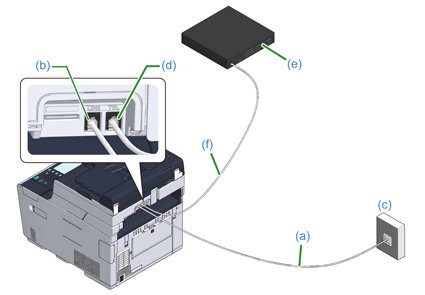

  1. Sätt i den medföljande telefonkabeln (a), som är ansluten till det allmänna telenätet (analogt) (c), i maskinens LINE-kontakt (b)

  2. Fjern telefonkontaktdekselet.

  3. Sätt i telefonkabeln (f), som är ansluten till CS-mottagare eller digital-TV (e), i maskinens TEL-kontakt (d).
