Kuvarummun ja värikasetin vaihtaminen samaan aikaan

Tässä kappaleessa kuvataan, kuinka vaihtaa kuvarumpu ja väriainekasetti uusiin samanaikaisesti.

Huomautus

  • Noudata erityistä huolellisuutta, kun käsittelet kuvarumpua (vihreä sylinteri), koska se on herkkä.

  • Älä altista kuvarumpua suoralle auringonvalolle tai voimakkaalle valolle (noin 1 500 luksia tai enemmän). Älä jätä kuvarumpua yli 5 minuutiksi edes huoneen valaistukseen

  • Käytä aitoja OKI -kulutustarvikkeita taataksesi tuotteiden parhaan suorituskyvyn.

  • Muiden kuin OKI-yhtiön aitojen kulutustarvikkeiden käytöstä on aiheutunut ongelmia takuusta tai ylläpitosopimuksesta huolimatta. (Vaikkakaan epäaitojen kulutustarvikkeiden käyttö ei aina aiheuta ongelmia, ole erityisen varovainen niitä käyttäessäsi.)

  1. Valmistele uusi kuvarumpu ja väriainekasetti.

  2. Pidä kiinni kahvasta (A), ja avataksesi skanneriyksikön.

  3. Aseta sormesi tulostimen oikealla sivulla olevalle syvennykselle (B) ja vedä etukannen avausvipua (1), jolloin etukansi (2) avautuu eteenpäin.

  4. Paina painiketta (C), ja avaa tulostuskelkka (3).

    Seurauksena saattaa olla palovammoja.

    Lämpöyksikkö on erittäin kuuma. Älä koske siihen.

  5. Tunnista käytetty väriainekasetti etiketin värin mukaan.

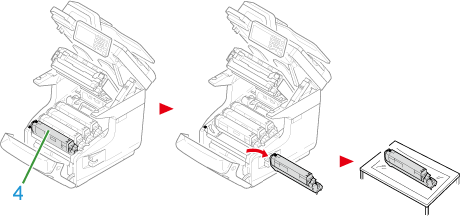

  6. Irrota kuvarumpu (4) laitteesta ja aseta se tasaiselle pinnalle.

    Seurauksena saattaa olla palovammoja.

    Älä koskaan heitä käytettyä kuvarumpua tai väriainekasetteja tuleen. Ne saattavat räjähtää ja väriaine sisällä saattaa lentää ilmaan aiheuttaen palovammoja.

  7. Irrota uusi kuvarumpu ja aseta se tasaiselle pinnalle.

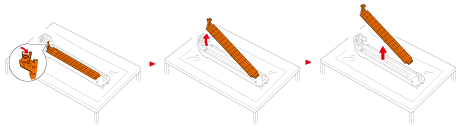

  8. Poista suoja-arkit.

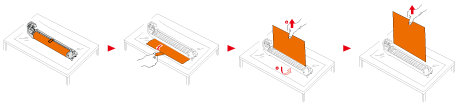

  9. Poista väriaineen suoja.

  10. Poista uusi väriainekasetti pakkauksesta.

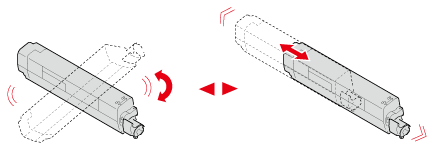

  11. Ravista väripatruunaa useita kertoja pystysuorassa ja vaakasuorassa.

  12. Poista teippi (5) väriainekasetista.

  13. Aseta uusi väriainekasetti (6) kohdistamalla vasemman kyljen sisennys (7) rummun ulokkeen kanssa (8) niin että väriainekasetin ja rummun värimerkintä ovat kohdakkain. Tämän jälkeen laita oikea puoli varoen paikoilleen.

    Muistio

    Asennusmenetelmää varten katso "Väriainekasetin vaihtaminen".

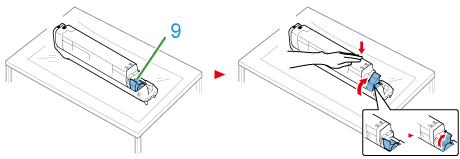

  14. Käännä sinistä vipua (9) väriainekasetilla taaksepäin kunnes sen yläosa linjautuu merkin kanssa samalla kun painat väriainekasettia.

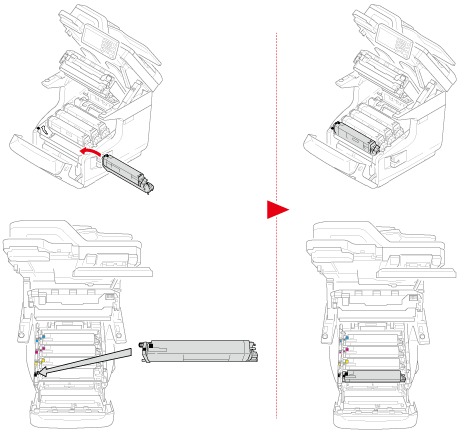

  15. Tarkista rummun etiketin väri ja aseta se laitteeseen.

  16. Sulje tulostelokerikko (3) painamalla tulostelokerikon (3) molempia sivuja lujasti.

  17. Sulje etukansi (2).

    Huomautus

    Etukantta ei voi sulkea, jos tulostuslokero ei ole kunnolla kiinni.

  18. Pidä kiinni kahvasta (A), sulkeaksesi skanneriyksikön.

  19. Ole hyvä ja kierrätä uudelleen kuvarummut ja väriainekasetit.

    Muistio

    Jos sinun on pakko hävittää kuvarumpu, laita se muovipussiin tai vastaavaan astiaan ja hävitä se paikallisten viranomaisten säädösten ja ohjeiden mukaisesti.
