Ligar uma linha telefónica

Esta secção descreve como ligar uma linha telefónica para transmissões por fax.

O método de ligação da linha telefónica varia, dependendo do seu ambiente. Ligue a linha telefónica que se adequa ao seu ambiente, seguindo as ilustrações neste guia.

Defina uma linha telefónica na reentrância da máquina para que não fique solta.

Nota

  • Utilize sempre a linha telefónica que vem com a máquina. Utilizar outra linha telefónica pode causar mal funcionamento.

  • Se a transmissão de fax ou recepção falhar, defina [Super G3 (Super G3)] para [OFF (DESLIGADO)].

  • Não pode ligar uma linha ISDN directamente. Para ligar, utilize um adaptador de termina (TA) e ligue ao conector LINE da máquina.

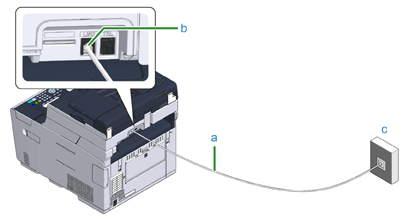

  1. Ligue uma extremidade do cabo de telefone incluído (a) no conector LINE (b) da máquina e a outra extremidade numa linha pública (analógica) (c).

    Nota

    Mantenha a tampa do "conector" TEL inserida.

  1. Ligue uma extremidade do cabo de telefone incluído (a) no conector LINE (b) da máquina e a outra extremidade numa linha pública (analógica) (c).

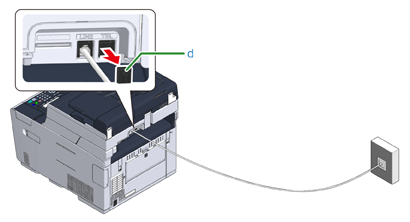

  2. Remova a protecção do conector do telefone (d).

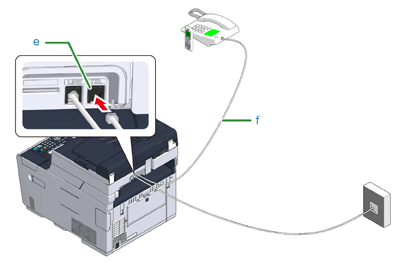

  3. Ligue o cabo do telefone (f) que está conectado ao telefone externo no conector TEL (e) da máquina.

    O telefone que está ligado à máquina é chamado de telefone externo.

    Nota

    • Só pode ligar um telefone à máquina.

    • Não ligue o telefone à máquina em paralelo. Se ligar o telefone à máquina em paralelo, podem ocorrer os seguintes problemas, fazendo com que a máquina não funcione corretamente.

      • Se atender o telefone que está ligado em paralelo enquanto a máquina está a enviar ou receber um fax, a imagem de fax pode ser corrompida ou pode ocorrer um erro de comunicação.

      • Se a chamada recebida for uma chamada de voz, o telefone pode tocar mais tarde ou parar a meio e se a chamada recebida for um fax, a máquina pode não conseguir receber o fax.

    • Se ligar um telefone com função de fax, desactiva a função de fax (desactivar a recepção de fax) antes de utilizar.

    Memo

    No caso de uma interligação directa, é necessário um trabalho de construção separado. Contacte a sua companhia telefónica para obter assistência.

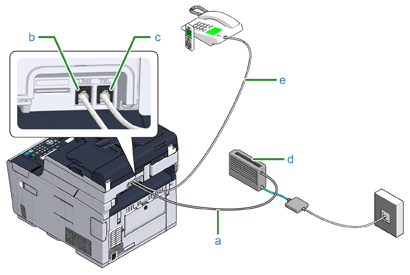

  1. Ligue o cabo do telefone (a) incluído que está ligado ao telefone IP óptico (telefone IP) (d) no conector LINE (b) da máquina.

  2. Remova a protecção do conector do telefone.

  3. Ligue o cabo do telefone (e) que está ligado ao telefone externo no conector TEL (c) da máquina.

Memo

  • Se uma marcação de fax falhar, defina a linha PBX como [ON (LIGADA)].

    Instalar utilizador

  • Se a transmissão de fax ou recepção falhar, defina [Super G3] para [DESLIGADO].

    Instalar utilizador

Para além do cabo de telefone incluído, um cabo de telefone do mesmo tipo é necessário.

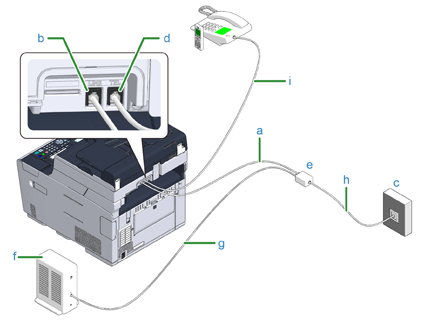

  1. Ligue uma extremidade do cabo de telefone incluído (a) no conector LINE (b) da máquina e a outra extremidade em um divisor de linha telefônica (e).

    Se utilizar um tipo de linha telefónica divisória embutida no modem ADSL, conecte o cabo telefónico incluído (a) que está ligado ao modem ADSL (f) no conector LINE (b) da máquina.

  2. Conecte a divisória do cabo do telefone (e) no modem ADSL (f) com um cabo telefónico (g) e depois conecte outro cabo telefónico (h) na linha pública (analógica) (c).

  3. Remova a protecção do conector do telefone.

  4. Ligue o cabo do telefone (i) incluído que está ligado a um telefone externo no conector TEL (d) da máquina.

Memo

  • Se uma marcação de fax falhar, defina a linha PBX como [ON (LIGADA)].

    Instalar utilizador

  • Se a transmissão de fax ou recepção falhar, defina [Super G3] para [DESLIGADO].

    Instalar utilizador

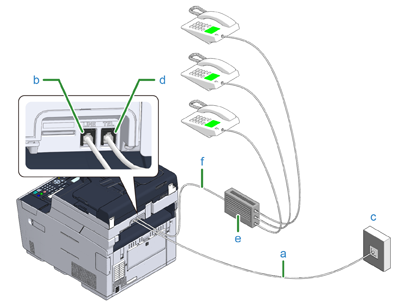

  1. Ligue o cabo do telefone (a) incluído que está ligado à linha pública (analógica) (c) no conector LINE (b) da máquina.

  2. Ligue o cabo de telefone (f) que está ligado a um dispositivo de controlo, como PBX (e) à conector TEL (d) da máquina.

Memo

  • O Telefone doméstico é um comutador simples para uso doméstico, que liga vários telefones com uma ou duas linhas telefónicas, permitindo-lhe utilizar telefones de extensão e de porta.

  • O telefone de negócios é um comutador simples, que acomoda três ou mais linhas telefónicas, com as quais vários telefones podem ser partilhados, permitindo utilizar telefones de extensão ou de outra utilização.

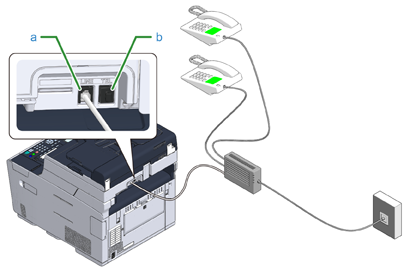

  1. Ligue o cabo de telefone que está ligado a um dispositivo de controlo, como PBX para o conector da LINE (a) da máquina.

  2. Se utilizar uma linha de telefone para fax e telefone, conecte a linha telefónica do telefone externo no conector TEL (b).

Memo

Se ligar a um PBX (troca de filial privada), defina a linha PBX como [ON (LIGADA)].

Configuração do fax

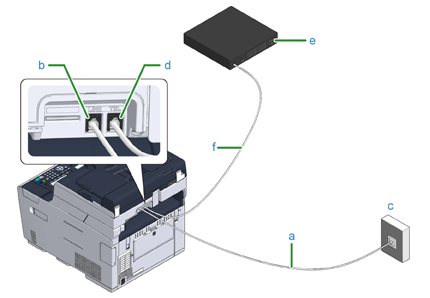

  1. Ligue o cabo do telefone (a) incluído que está ligado à linha pública (analógica) (c) no conector LINE (b) da máquina

  2. Remova a protecção do conector do telefone.

  3. Ligue o cabo de telefone (f) fque está ligado ao sintonizador CS ou à televisão digital (e) na conector TEL (d) da máquina.
