Esta sección describe cómo sustituir el tambor de imagen y el cartucho del tóner por nuevos al mismo tiempo.
Nota
-
Use cuidado adicional al manipular el tambor de imagen (el cilindro verde), dado que es frágil.
-
No exponga el tambor de imagen a la luz solar directa o a una luz interior muy intensa (más de 1.500 lux aproximadamente). No deje el tambor de la imagen por 5 minutos o más ni siquiera bajo la luz de una habitación.
-
Prepare un nuevo tambor de imagen y cartucho de tóner.
-
Pulse el botón (A) y abra la bandeja de salida (a) completamente.
Pueden producirse quemaduras.
El fusor se calienta mucho. No lo toque.
-
Identifique el cartucho de tóner vacío por el color de su etiqueta.
-
Retire el tambor de imagen (b) de la máquina y colóquelo sobre una superficie plana.
Nota
Mientras que extrae los consumibles, tenga cuidado de no golpearlos en el cabezal del LED.
Pueden producirse quemaduras.
No arroje los tambores de imagen o cartuchos de tóner usados al fuego. Podrían explotar, y el tóner del interior podría salirse y provocar quemaduras.
-
Abra un nuevo tambor de imagen y colóquelo en la superficie plana.
-
Retire el paquete de desecante.
-
Retire la cubierta del tóner.
-
Desembale un nuevo cartucho de tóner.
-
Sacuda el cartucho varias veces verticalmente y horizontalmente.
-
Quite la cinta (c) del cartucho de tóner.
-

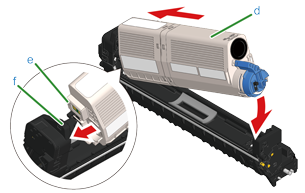

Inserte el cartucho de tóner nuevo (d) alineando su lado izquierdo (e) con el saliente (f) del tambor de imagen, de forma que el cartucho de tóner y la etiqueta de color del tambor de imagen concuerden. A continuación, introduzca suavemente el lado derecho hasta que encaje.
Memo
Para más información sobre el método de instalación, consulte "Sustitución de cartuchos de tóner".
-
Sostenga el cartucho, apriete la punta de la palanca azul (g) del cartucho de tóner y gire hacia adelante hasta que la punta se alinee en la patilla del cartucho.
Nota
Si cierra la bandeja de salida sin girar la palanca azul al instalar el cartucho de tóner en el tambor de imagen, podría provocar fallos en el funcionamiento. Asegúrese de girar la palanca azul hasta que la parte superior se alinee en la patilla en la parte trasera del cartucho de tóner.
-
Compruebe el color de la etiqueta del nuevo tambor de imagen y coloque el tambor en la máquina.
-

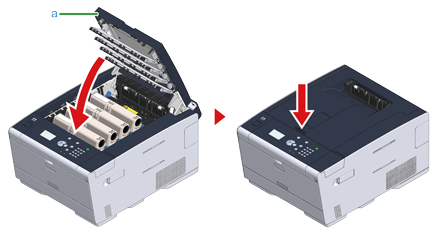

Cierre la bandeja de salida (a) lentamente y empuje el centro de la bandeja de salida para confirmar.
-
Recicle los tambores de imagen y los cartuchos de tóner.
Memo
Para desechar un tambor de imagen, introdúzcalo en una bolsa de plástico o contenedor similar y deséchelo conforme a la normativa municipal de residuos.
