Se i documenti sono impostati sull’ADF o sulla lastra di esposizione, rimuoverli.
-
Tenere l’impugnatura (B) per aprire l’unità scanner completamente (a).
-
Premi il pulsante (A) e aprire il vassoio di uscita (b) completamente.
L'azione potrebbe comportare ustioni.
L’unità fusore è particolarmente calda. Evitare di toccarla.
-
Rimuovi i tamburi dalla macchina e appoggiare i tamburi su una superficie piana.
Nota
Durante la rimozione dei consumabili, stai attento a non colpirli con la testina LED.
-
Coprire i tamburi fotosensibili rimossi con della carta in modo che non siano esposti alla luce.
-
Rimuovere la carta inceppata tirandone delicatamente il bordo.
-
Se c’è un inceppamento carta nell’unità fusore, premi la leva di rilascio della carta inceppata (c) sull’unità fusore e delicatamente estrai la carta inceppata verso di te.
-
Inclina all’indietro le leve di bloccaggio (d) su entrambi i lati dell’unità fusore verso di te.
-
Afferrare l’impugnatura dell’unità fusore ed estrarre l’unità dalla macchina.
-

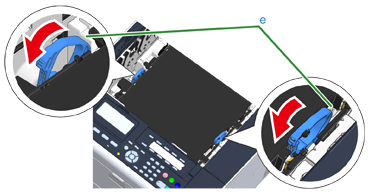

Ruota le leve di bloccaggio (e) su entrambi i lati della cinghia verso di te e rimuovi la cinghia tenendo le leve di bloccaggio.
-
Rimuovere la carta inceppata tirandone delicatamente il bordo.
-
Tieni le leve di bloccaggi della cinghia e posiziona la cinghia nella macchina.
-

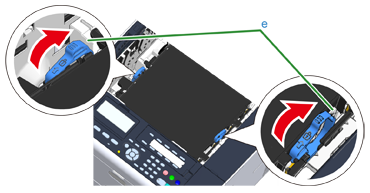

Ruota le leve di bloccaggio (e) su entrambi i lati della cinghia in avanti.
-
Afferrare l’impugnatura dell’unità fusore e inserire l’unità nel dispositivo.
-
Inclina le leve di bloccaggio (c) su entrambi i lati dell’unità fusore.
-

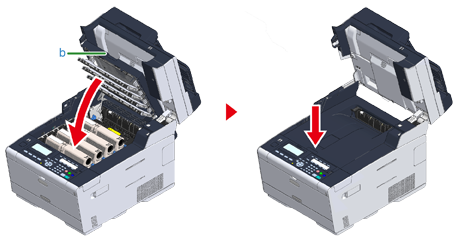

Sostituisci i quattro tamburi nella macchina.
-
Chiudi il cassetto d’uscita (b) e spingi il centro el cassetto di uscita per la conferma.
-
Tenere l’impugnatura (B) per chiudere l’unità scanner (a) .
Nota
Non chiudere il coperchio dello scanner con forza. Può causare la caduta del rullo di alimentazione ADF e intralciare il caricamento dei documenti.
Se il rullo di alimentazione del documento di ADF è caduto, apri e chiudi il coperchio ADF.
