Se il codice di errore è "382", "383", "385", "389"
Se si è verificato l'"Inceppamento della carta. Aprire lo scanner e il vassoio di uscita per verificare ." che si visualizzi il messaggio, si è verificato un inceppamento di carta vicino al tamburo fotosensibile.
Rimuovere la carta inceppata seguendo la procedura sottostante.
-
Rimuovere un documento dell'ADF e la lastra di esposizione del documento.
-
Tenere l'impugnatura (A) per aprire l'unità scanner.
-
Inserire il dito nel solco (B) sul lato destro della periferica e tirare la leva di apertura del coperchio frontale (1) per aprire il coperchio frontale (2).
-
Premere il pulsante di apertura del vassoio di uscita (C) e aprire il vassoio di uscita (3).
L'azione potrebbe comportare ustioni.
L’unità fusore è particolarmente calda. Evitare di toccarla.
-
Rimuovere i quattro tamburi fotosensibili e appoggiarli su una superficie piana.
-

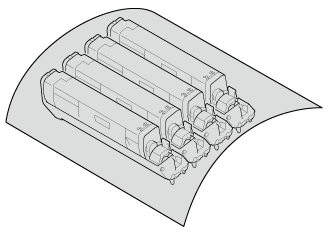

Coprire i tamburi fotosensibili rimossi con della carta in modo che non siano esposti alla luce.
-
Rimuovere la carta inceppata rimanente all’interno dell’unità.
-

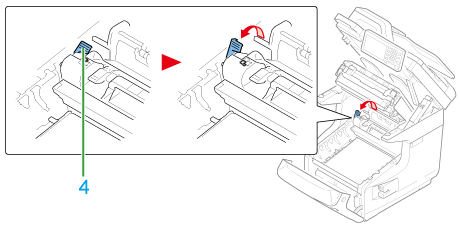

Sollevare la leva di bloccaggio sinistra (4) dell’unità fusore.
-
Afferrare l’impugnatura dell’unità fusore (5) ed estrarre l’unità dal dispositivo.
-

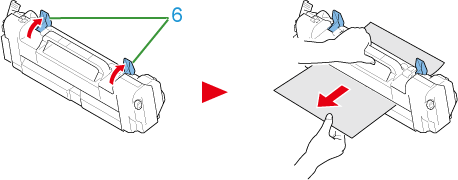

Sollevare le leve di sblocco (6) sull’unità fusore ed estrarre con cautela il foglio inceppato dalla parte anteriore.
-

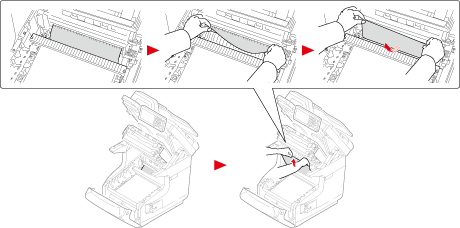

Se della carta inceppata resta nel dispositivo, mantenere entrambi i lati della carta per rimuoverla con attenzione.
-

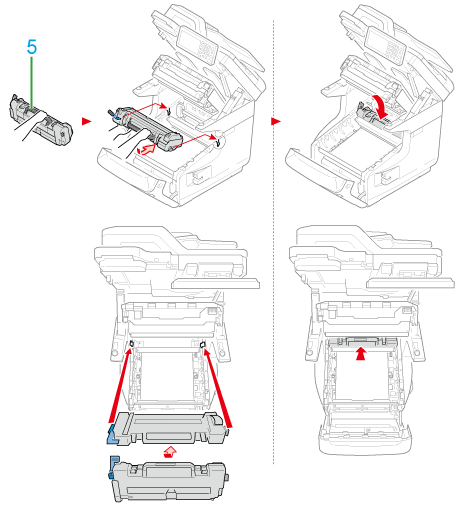

Afferrare l’impugnatura dell’unità fusore (5) e inserire l’unità nel dispositivo.
-

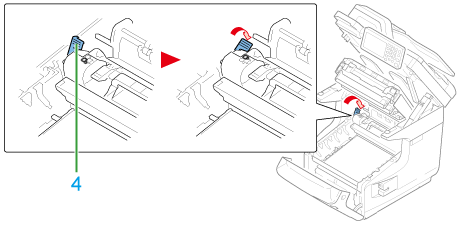

Spingere indietro la leva di bloccaggio sinistra (4) dell’unità fusore.
-

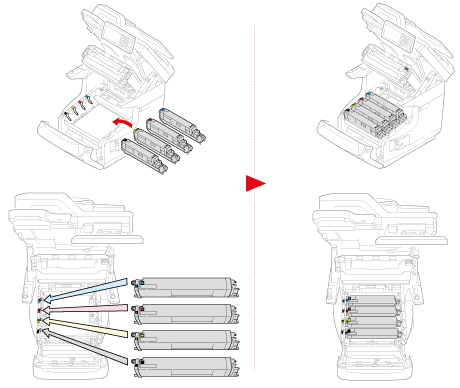

Reinserire con cautela i quattro tamburi fotosensibili nella periferica.
-
Chiudere il vassoio di uscita (3) premendo saldamente su entrambi i lati del coperchio.
Promemoria
Quando si chiude il vassoio di uscita, far attenzione al coperchio anteriore. Il coperchio anteriore può aprirsi e il vassoio di uscita può salire.
-
Chiudere il coperchio frontale (2).
Il coperchio frontale non può essere chiuso correttamente se non è già stato chiuso il vassoio di uscita.
-
Tenere l'impugnatura (A) per chiudere l'unità scanner.
