Caricamento della carta

Questo capitolo descrive le varie informazioni relative alla carta che può essere caricata in un vassoio di questa periferica.

Per impostare il tipo di carta e il peso, premere [Device Settings (Impostazioni dispositivo)] > [Paper Setup (Configurazione carta)] e premere il vassoio che si desidera utilizzare, e quindi selezionare [Media Type (Tipo di supporto)] o [Media Weight (Peso del supporto)].

Tipi di carta supportati

Per eseguire una stampa di alta qualità assicurarsi utilizzare tipi di carta supportati in modo da soddisfare i requisiti quali: materiale, peso o finitura superficiale della carta. Utilizzare carta fotografica per stampa digitale.

Se si stampa su carta non raccomandata da OKI, controllare in precedenza la qualità di stampa e il movimento della carta in modo da assicurarsi che non ci siano problemi.

Tipo di carta

Il tipo e la dimensione (mm) della carta (Il valore indicato tra parentesi è in pollici).

Grammatura della carta

Carta normale

A3

297 × 420

60 a 256 g/m2 (17 - 68 lb)

Per la stampa fronte-retro 64 - 220 g/m2 (7 - 58 lb)

Nota

Se si imposta una carta larga 216 mm (8,5 pollici) o più stretta, la stampa diventa più lenta.

A4

210 × 297

A5

148 × 210

A6

105 × 148

B4

257 × 364

B5

182 × 257

B6

128 × 182

B6 Half

64 x 182

Letter

215,9 x 279,4 (8,5 x 11)

Legal 13

215,9 x 330,2 (8,5 x 13)

Legal 13,5

215,9 x 342,9 (8,5 x 13,5)

Legal 14

215,9 x 355,6 (8,5 x 14)

Executive

184,2 x 266,7 (7,25 x 10,5)

Dichiarazione

(5,5 × 8,5)

21,59 cm quadrato

(8,5 × 8,5)

Folio (210 x 330 mm)

210 × 330

8K (270 x 390 mm)

270 × 390

8K (273 x 394 mm)

273 × 394

8K (260 x 368 mm)

260 × 368

16K (184 x 260 mm)

184 × 260

16K (195 x 270 mm)

195 × 270

16K (197 x 273 mm)

197 × 273

4x6pollici

(4 × 6)

5X7pollici

(5 × 7)

Personalizzato

Larghezza: 64 a 297

Lunghezza: 90 a 1321

64 a 256 g/m2 (17 - 68 lb)

Busta

Com-10

104,8 x 241,3 (4,125 x 9,5)

Le buste devono essere fatte di carta 85 g/m2 (24lb), e le loro linguette devono essere ripiegate.

DL

110 x 220 (4,33 x 8,66)

C 5

162 x 229 (6,4 x 9)

C4

229 x 324 (9 x 12,76)

Etichette

A4

210 × 297

0,1 - 0,2 mm

Letter

8,5 x 11 (215,9 x 279,4)

Carta prestampata

Conforme alla carta normale.

64 a 256 g/m2 (17 - 68 lb)

Carta a colori

Conforme alla carta normale.

64 a 256 g/m2 (17 - 68 lb)

Carta raccomandata

Il prodotto multifunzione può gestire una notevole varietà di supporti di stampa, che includono una vasta gamma di grammature e di formati di carta. Questa sezione descrive come scegliere e utilizzare supporti. Per ottenere le prestazioni migliori utilizzare carta normale 75 a 90 g/m2 creata per l'utilizzo di fotocopiatrici e stampanti laser. Non è consigliato l'utilizzo di carta goffrata o molto ruvida. È possibile utilizzare la carta prestampata, purché l'inchiostro non produca sbavature quando esposto alle alte temperature del fusore utilizzato nel processo di stampa.

  • Buste

    Le buste devono essere perfettamente lisce, prive di pieghe, arricciature o altre deformazioni. Le buste devono anche essere di tipo rettangolare con lembo, con una colla che si conservi inalterata quando sottoposta all'alta temperatura e alla pressione del tamburo fusore utilizzato in questo tipo di stampante. Le buste con finestra non sono adatte.

  • Etichette

    Le etichette devono essere del tipo consigliato per l'utilizzo con fotocopiatrici e stampanti laser, poiché in questo caso le etichette coprono interamente il foglio di supporto. Altri tipi di etichette possono danneggiare la stampante, perché si possono staccare durante il processo di stampa.

Per mantenere la qualità della carta è bene conservarla alle seguenti condizioni.

  • All’interno di un armadio o in un altro ambiente buio e asciutto

  • Su una superficie piana

  • Temperatura: 20℃

  • Umidità: 50% RH (umidità relativa)

Non conservare la carta come mostrato qui sotto:

  • Direttamente sul pavimento

  • Dove la carta sia esposta direttamente alla luce solare

  • In prossimità del lato interno di una parete esterna

  • Su una superficie irregolare

  • Dove potrebbe essere generata elettricità statica

  • Dove la temperatura sia eccessivamente alta che la temperatura cambi repentinamente

  • Accanto a una stampante, a un condizionatore d'aria, un radiatore o una conduttura

Nota

  • Non apparire la risma di carta se non appena prima di utilizzarla.

  • Non lasciare la carta aperta per lungo tempo. Facendo così si potrebbero verificare dei problemi di stampa.

I seguenti tipi di carta e capacità nel cassetto possono essere caricate in ogni cassetto.

Caricamento nel Vassoio 1

Formati carta disponibili

Capacità vassoio

Grammatura della carta

A3

A4

A5*

A6*

B4

B5

B6

Tabloid

Letter

Legal (13 pollici)

Legal (13,5 pollici)

Legal (14 pollici)

Executive

Dichiarazione*

21,59 cm quadrato (8,5 x 8,5 pollici)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Personalizzato

300 fogli

(se la grammatura della carta è 80 g/m2)

Leggero

(da 64 a 82 g/m2)

Chiarezza supporto

(da 83 a 90 g/m2)

Medio

(da 91 a 105 g/m2)

Pesante

(da 106 a 128 g/m2)

Ultra-pesante 1

(da 129 a 188 g/m2)

Ultra-pesante 2

(da 189 a 220 g/m2)

*Formati carta non utilizzabili per la stampa fronte-retro

Caricamento nel Vassoio 2/3/4 (Opzionale)

Formati carta disponibili

Capacità vassoio

Grammatura della carta

A3

A4

A5*

B4

B5

Tabloid

Letter

Legal (13 pollici)

Legal (13,5 pollici)

Legal (14 pollici)

Executive

21,59 cm quadrato (8,5 x 8,5 pollici)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Personalizzato

535 fogli

(se la grammatura della carta è 80 g/m2)

Leggero

(da 64 a 82 g/m2)

Chiarezza supporto

(da 83 a 90 g/m2)

Medio

(da 91 a 105 g/m2)

Pesante

(da 106 a 128 g/m2)

Ultra-pesante 1

(da 129 a 188 g/m2)

Nota

  • La grammatura della carta caricata in un vassoio aggiuntivo deve essere compresa tra 64 e 176g/m2.

  • La grammatura specificata per la carta Ultra Heavy1 è compresa tra 129 e 188 g/m2, tuttavia la stampante consente di stampare solo su carta con grammatura massima di 176 g/m2.

* Formati carta non utilizzabili per la stampa fronte-retro

Caricamento nel vassoio MU

Formati carta disponibili

Capacità vassoio

Grammatura della carta

A3

A4

A5*

A6*

B4

B5

B6

Tabloid

Letter

Legal (13 pollici)

Legal (13,5 pollici)

Legal (14 pollici)

Executive

Dichiarazione*

21,59 cm quadrato (8,5 x 8,5 pollici)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Scheda (7,6x12,7cm)*

4x6pollici*

5X7pollici*

Personalizzato

Com-10*

DL*

C 5*

C4

100 fogli

(se la grammatura della carta è 80 g/m2)

10 fogli (buste)

Leggero

(da 64 a 82 g/m2)

Chiarezza supporto

(da 83 a 90 g/m2)

Medio

(da 91 a 105 g/m2)

Pesante

(da 106 a 128 g/m2)

Ultra-pesante 1

(da 129 a 188 g/m2)

Ultra-pesante 2

(da 189 a 220 g/m2)

Ultra-pesante 3

(da 221 a 256 g/m2)

* Formati carta non utilizzabili per la stampa fronte-retro

La carta può essere caricata nei tre vassoi seguenti: Vassoio 1, Vassoio 2/3/4 (opzionale) e vassoio multiuso.

Caricamento di buste ed etichette nel vassoio MP.

Caricamento nel Vassoio 1 o Vassoio 2/3/4

La procedura seguente illustra come caricare la carta nel vassoio 1 o nel vassoio 2/3/4 (opzionale).

Nota

La seguente procedura adotta il Vassoio 1 come esempio, ma la medesima procedura è valida anche per il Vassoio 2/3/4 (opzionale).

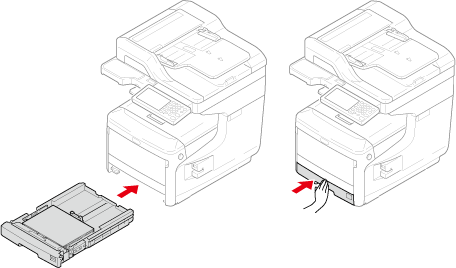

  1. Estrarre il cassetto della carta.

  2. Impostare il selettore del formato carta (1) in base al formato della carta caricata.

  3. Fare scorrere la guida della carta fino alla larghezza della carta da caricare.

  4. Fare scorrere il fermo della carta fino alla lunghezza della carta da caricare.

    Per il caricamento di carta in formato A6 spingere avanti il fermo della carta (2) e rimuoverlo, quindi installarlo sulla parte in metallo. Far scorrere il supporto della carta in direzione della freccia e bloccarlo.

  5. Impilare bene la carta e poi allineare i margini della stessa.

  6. Caricare i fogli con il lato da stampare rivolto verso il basso.

    Nota

    Non caricare la carta al di sopra il segno "Trianglesulla guida della carta.

  7. Fissare la carta caricata con la guida laterale.

  8. Controllare se le dimensioni della carta caricata corrispondono all’impostazione del selettore del formato carta.

  9. Spingere il cassetto finché non si ferma.

    Per caricare fogli di un formato non selezionabile con il selettore del formato della carta, impostare il selettore su [Altro] e quindi impostare un formato di carta dal pannello dell’operatore.

  10. Premere [Device Settings (Impostazioni dispositivo)] sul pannello tattile.

  11. Premere [Paper Setup (Configurazione carta)].

  12. Premere il vassoio in cui la carta è caricata.

  13. Impostare [Paper Size (Formato carta)], [Media Type (Tipo supporto)] e [Media Weight (Peso supporto)].

  14. Premere [Back (Indietro)] fino a quando si visualizzerà la schermata iniziale.

Caricamento nel vassoio MU

La seguente procedura descrive come caricare la carta nel vassoio MU.

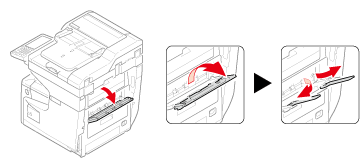

  1. Aprire il vassoio MP in avanti inserendo le dita nelle fessure anteriori.

  2. Estrarre il supporto della carta afferrandone la parte centrale.

  3. Aprire il supporto secondario.

  4. Aprire il coperchio della risma.

  5. Regolare la guida manuale di alimentazione della carta alla larghezza della carta da caricare.

  6. Inserire la carta con il lato da stampare rivolto verso l'alto, finché il suo bordo non tocca l'ingresso dell'alimentatore della carta.

    Nota

    Non caricare la carta al di sopra il segno "Triangle".

  7. Chiudere il coperchio della risma.

    Nota

    Se la stampante è nella modalità di risparmio energia, premere il pulsante <RISPARMIO ENERGIA> per effettuare il ripristino.

  8. Impostare [Paper Size (Formato carta)], [Media Type (Tipo supporto)] e [Media Weight (Peso supporto)] nella schermata di configurazione della carta.

  9. Premere [Close (Chiudi)].

    Nota

    • Non caricare carta in formati, tipi o grammature differenti.

    • Per aggiungere carta occorre rimuovere la carta caricata dal vassoio MP, raddrizzare i bordi di entrambe le risme di carta e caricarle di nuovo.

    • Non inserire nel vassoio MP oggetti diversi dalla carta.

In questa procedura è spiegato come caricare le in buste nel cassetto MP.

  1. Aprire il vassoio MU in avanti inserendo le dita nella fessura anteriore.

  2. Estrarre il supporto della carta afferrandone la parte centrale.

  3. Aprire il supporto secondario.

  4. Aprire il coperchio della risma.

  5. Regolare la guida manuale di alimentazione della carta alla larghezza della busta da caricare.

  6. Inserire la busta con il lato da stampare rivolto verso l'alto, finché il suo bordo non tocca l'ingresso dell'alimentatore della carta.

    Nota

    Non caricare la buste al di sopra del segno "Triangle".

    Com-10, DL, C5

    C4

    Promemoria

    Se si utilizzano buste con la linguetta (per incollare) sul lato lungo (Com-10, DL, C5), caricarle con la linguetta ripiegata in modo che questa sia sul lato sinistro quando la busta verrà inserita per la stampa.

  7. Chiudere il coperchio della risma.

  8. Aprire il vassoio di uscita posteriore.
