Collegamento di un cavo LAN

Nota

Un cavo LAN (categoria 5e o superiore, con doppini, dritto) non è fornito.

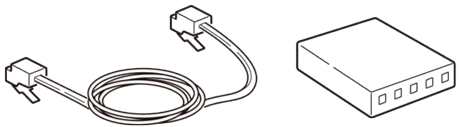

  1. Preparare un cavo LAN (categoria 5 o superiore, con doppini, dritto) e un hub.

  2. Accertarsi che la macchina e il computer siano spenti.

  3. Collegare il core al cavo LAN.

    Avvolgere il cavo LAN in un doppio ciclo da 2 a 3 cm dalla estremità del cavo, e quindi collegare il nucleo al cavo loop.

  4. Inserire un'estremità del cavo di rete nel connettore di interfaccia di rete.

  5. Inserire l'altra estremità del cavo LAN allo hub.

    Vai alla procedura in “Caricare la carta nel cassetto”.
