Austauschen der Bildtrommel und der Tonerkartusche gleichzeitig

Dieser Abschnitt beschreibt, wie die Bildtrommel und die Tonerkatusche gleichzeitig mit neuen ersetzt werden können.

Hinweis

  • Geben Sie besonders bei der Handhabung der Bildtrommel acht (der grüne Zylinder), da diese leicht brechen kann.

  • Setzen Sie die Lichttrommel nicht direktem Sonnenlicht oder heller Beleuchtung (von mehr als ca. 1500 lux) aus. Bildtrommel nicht für 5 Minuten oder länger der Raumbeleuchtung aussetzen.

  1. Halten Sie eine neue Bildtrommel und Tonerkartusche bereit.

  2. Halten Sie den Griff (B) und öffnen Sie die Scannereinheit (a) vollständig.

  3. Drücken Sie die Taste (A) und öffnen Sie das Ausgabefach (b) vollständig.

    Dies kann zu Verbrennungen führen.

    Die Fixiereinheit ist extrem heiß. Berühren Sie sie nicht.

  4. Sie erkennen eine leere Tonerpatrone an ihrem Farbetikett.

  5. Nehmen Sie die Bildtrommel (c) aus dem Drucker und legen Sie sie auf eine flache Oberfläche.

    Hinweis

    Beim Entfernen von Verbrauchsmaterialien achten Sie darauf, nicht an den LED-Kopf zu stoßen.

    Dies kann zu Verbrennungen führen.

    Werfen Sie niemals verbrauchte Bildtrommeln/Tonerkartuschen ins Feuer. Sie kann explodieren und das enthaltene Pulver kann Verbrennungen auslösen.

  6. Packen Sie die neue Bildtrommel aus und legen Sie sie auf eine flache Oberfläche.

  7. Entfernen Sie den Trockenmittelbeutel.

  8. Entfernen Sie die Tonerabdeckung.

  9. Packen Sie eine neue Tonerpatrone aus.

  10. Schütteln Sie die Patrone mehrere Male in horizontaler und vertikaler Richtung.

  11. Lösen Sie den Klebestreifen (d) von der Tonerkartusche.

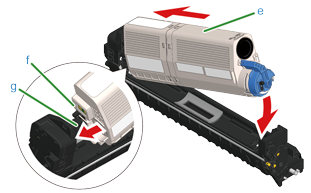

  12. Setzen Sie die neue Tonerkartusche (e) ein, indem Sie ihre linksseitige Einkerbung (f) auf den Vorsprung (g) an der Bildtrommel ausrichten, so dass sich das Farbetikett der Tonerkartusche und der Bildtrommel in einer Linie befinden. Drücken Sie dann die rechte Seite vorsichtig hinein.

    Memo

    Informationen zur Installationsmethode finden Sie unter "Ersetzen der Tonerkartusche".

  13. Halten Sie die Kartusche, drücken Sie die Spitze des blauen Hebels (h) der Tonerkartusche zusammen und drehen ihn vorwärts, bis die Spitze mit dem Zapfen der Kartusche zusammentrifft.

    Hinweis

    Wenn Sie beim Installieren der Tonerkartusche in die Bildtrommel das Ausgabefach schließen, ohne den blauen Hebel zu betätigen, kann dadurch eine Fehlfunktion verursacht werden. Stellen Sie sicher, den blauen Hebel solange zu drehen, bis seine Oberseite mit dem Zapfen auf der Rückseite der Tonerkartusche zusammentrifft.

  14. Überprüfen Sie das Farbetikett der neuen Bildtrommel und setzen Sie sie in den Drucker ein.

    Hinweis

    Beim Einstellen von Verbrauchsmaterialien achten Sie darauf, nicht an den LED-Kopf zu stoßen.

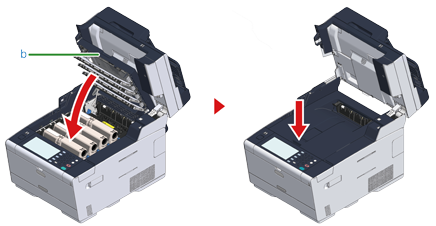

  15. Schließen Sie das Ausgabefach (b) langsam und drücken Sie zur Bestätigung auf die Mitte des Ausgabefachs.

  16. Halten Sie den Griff (B), um die Scannereinheit (a) zu schließen.

    Hinweis

    Schließen Sie die Scannereinheit nicht so kräftig. Das kann dazu führen, dass die Vorschubwalze für Dokumente im ADF herunterfällt und beim Einlegen von Dokumenten hinderlich ist.

    Wenn die Vorschubwalze für Dokumente des ADF heruntergefallen ist, öffnen und schließen Sie die ADF-Abdeckung.

  17. Bitte recyceln Sie die Bildtrommeln und Tonerpatronen.

    Memo

    Legen Sie die gebrauchte Bildtrommel in eine Plastiktüte oder einen ähnlichen Behälter und entsorgen Sie sie entsprechend der örtlichen Bestimmungen oder Gesetze.
