Remplacement du rouleau d'alimentation (Bac MP)
-
Préparez les rouleaux d'alimentation papier pour le bac MF.
-

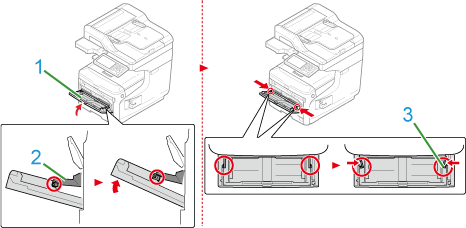

Ouvrez le bac MP (1) en insérant vos doigts dans les fraisures avant.
-
Levez légèrement le bac MP (1), appuyez le bras droit (2) vers l'intérieur, puis déverrouillez l'onglet (3).
-
De même, levez légèrement le bac MP, appuyez le bras gauche vers l'intérieur, puis déverrouillez l'onglet.
-
Ouvrez le couvercle d'installation du papier jusqu'à ce qu'il touche le corps de la machine.
-
Ouvrez les onglets sur le rouleau d'alimentation papier supérieur et glissez le rouleau d'alimentation vers la gauche pour le retirer.
-
Continuez d'appuyer sur le couvercle du rouleau de séparation, ouvrez les onglets sur le rouleau d'alimentation papier inférieur et glissez le rouleau d'alimentation vers la gauche pour le retirer.
-
Continuez d'appuyer le centre du bac MP et ouvrez le couvercle du rouleau de séparation vers l'avant.
-
Retirez le rouleau e séparation.
-
Continuez d'appuyer le centre du bac MP et installez un rouleau de séparation neuf.
Mémo
Ne touchez pas la pièce en caoutchouc du rouleau.
-
Fermez le couvercle du rouleau de séparation.
-
Fixez le rouleau d'alimentation papier (sans engrenage) à l'axe inférieur.
-
Fixez le rouleau d'alimentation papier (avec engrenage) à l'axe supérieur.
-
Baissez le couvercle d'installation du papier.
-

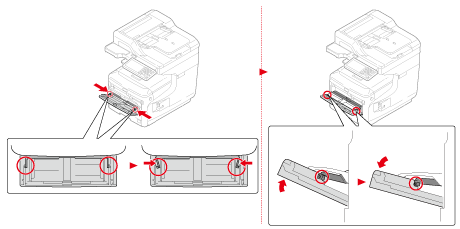

Lorsque vous appuyez sur le bras droit du bac MP, levez légèrement le bac MP et accrochez l'onglet.
Remarque
Si vous fermez le bac MF sans remettre l'onglet en place, le capot du papier risque de se casser. Assurez-vous de le remettre en place.
-
De même, lorsque vous appuyez sur le bras gauche du bac MP, levez légèrement le bac MP et accrochez l'onglet.
Remarque
Si vous fermez le bac MF sans remettre l'onglet en place, le capot du papier risque de se casser. Assurez-vous de le remettre en place.
-
Fermez le bac MP.
Si le bac MF ne peut pas être fermé, appuyez sur la pièce d'installation du papier du bac MF vers le bas pour remettre le capot du papier en place.
