Chargement du papier

Cette rubrique présente les différentes informations sur le papier qui peut être chargé dans le bac à papier de cette machine.

Pour définir le type de papier et le grammage appuyez sur [Device Settings (Paramètres du périphérique)] > [Paper Setup (Config papier)] et appuyez sur le bac que vous souhaitez utiliser, puis sélectionnez [Media Type (Type de support)] ou [Media Weight (Grammage)].

Types de papier disponibles

Pour une impression de haute qualité, veillez à utiliser les types de papier pris en charge qui répondent aux exigences, telles que le matériel, le grammage ou la finition de surface du papier. Utiliser du papier d'impression pour photo numérique.

Si vous imprimez sur du papier qui n'est pas recommandé par OKI, vérifiez soigneusement la qualité de l'impression et le mouvement du papier à l'avance pour vous assurer qu'il n' y a aucun problème.

Type de papier

Type et format de papier (mm) (La valeur mise entre parenthèse est indiquée en pouces.)

Grammage du papier

Papier ordinaire

A3

297 x 420

64 à 256 g/m2 (17 à 68 lb)

Pour l'impression recto-verso, 64 à 220 g/m2 (7 à 58 lb)

Remarque

Si vous utilisez du papier de 216 mm (8,5 pouces) plus large ou plus étroit, l'impression est ralentie.

A4

210 x 297

A5

148 x 210

A6

105 x 148

B4

257 x 364

B5

182 x 257

B6

128 x 182

Demi format B6

64 x 182

Letter

215,9 x 279,4 (8,5 x 11)

Legal 13

215,9 x 330,2 (8,5 x 13)

Legal 13,5

215,9 x 342,9 (8,5 x 13,5)

Legal 14

215,9 x 355,6 (8,5 x 14)

Executive

184,2 x 266,7 (7,25 x 10,5)

Instruction

(5,5 x 8,5)

8,5" SQ

(8,5 x 8,5)

Folio (210 x 330 mm)

210 x 330

8K (270 x 390 mm)

270 x 390

8K (273 x 394 mm)

273 x 394

8K (260 x 368 mm)

260 x 368

16K (184 x 260 mm)

184 x 260

16K (195 x 270 mm)

195 x 270

16K (197 x 273 mm)

197 x 273

4x6pouce

(4 x 6)

5x7pouce

(5 x 7)

Personnalisé

Largeur : 64 à 297

Longueur : 90 à 1321

64 à 256 g/m2 (17 à 68 lb)

Enveloppe

Com-10

104,8 x 241,3 (4,125 x 9,5)

Les enveloppes doivent être produites à partir du papier 85g/m2(24 Ib), et leurs volets doivent être rabattus.

DL

110 x 220 (4,33 x 8,66)

C5

162 x 229 (6,4 x 9)

C4

229 x 324 (9 x 12,76)

Étiquette

A4

210 x 297

0,1 à 0,2 mm

Letter

8,5 x 11 (215,9 x 279,4)

Papier à impression partielle

Sujet du papier ordinaire

64 à 256 g/m2 (17 à 68 lb)

Papier couleur

Sujet du papier ordinaire

64 à 256 g/m2 (17 à 68 lb)

Papier recommandé

La machine prend en charge une diversité de supports d'impression, y compris une gamme de grammages et de formats de papier. Cette section décrit comment choisir et utiliser les supports. Pour obtenir un meilleur rendement, utilisez un papier ordinaire de 75 à 90 g/m2papier ordinaire prévu pour être utilisé dans les copieurs et les imprimantes laser. L’utilisation de papier très gaufré, ou de papier grenu, très rugueux n’est pas recommandée. Le papier préimprimé peut être utilisé, mais l’encre ne doit pas causer de maculages lors de son exposition à la haute température de l’unité de fusion lors de l’impression.

  • Enveloppes

    Les enveloppes ne doivent pas être tordues, enroulées ou avoir subi toutes autres déformations. Elles doivent comporter également des rabats rectangulaires dont la colle reste intacte lorsqu’elle est soumise à la fusion par pression du cylindre chaud qu’utilise ce type d’imprimante. Les enveloppes à fenêtre ne sont pas adaptées.

  • Etiquettes

    Les étiquettes doivent être également adaptées aux photocopieurs et imprimantes laser, dans lesquelles la feuille de support des étiquettes est entièrement couverte d’étiquettes. Les autres types d’étiquettes risquent d’abîmer l’imprimante, étant donné que les étiquettes se décolleraient durant l’impression.

Stockez le papier dans les conditions suivantes pour en préserver la qualité.

  • À l'intérieur d'une armoire ou dans un autre endroit sec et sombre

  • Sur une surface plane

  • Température: 20℃

  • Humidité : 50 % HR (humidité relative)

Ne rangez pas le papier dans les endroits indiqués ci-dessous :

  • Directement sur le sol

  • Où le papier est directement exposé à la lumière du soleil

  • À proximité de l'intérieur d'une paroi extérieure

  • Sur une surface inégale

  • Dans un endroit où de l'électricité statique est susceptible d'être générée

  • Où la température augmente en flèche et change rapidement

  • À proximité d'une machine, d'un climatiseur, d'un chauffage ou d'un conduit

Remarque

  • Ne déballez pas le papier avant son utilisation.

  • Ne laissez pas le papier déballé pendant une longue période. Le faire peut entrainer des problèmes d'impression.

Les types de papier suivants et la capacité du bac peuvent être chargés dans chaque bac.

Chargement dans le bac 1

Format de papier disponible

Capacité du bac

Grammage du papier

A3

A4

A5*

A6*

B4

B5

B6

Tabloid

Letter

Legal (13 pouces)

Legal (13,5 pouces)

Legal (14 pouces)

Executive

Instruction*

8,5" SQ (8,5 x 8,5 pouces)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Personnalisé

300 feuilles

(si le grammage est de 80 g/m2)

Léger

(64 à 82 g/m2)

Moyen-Léger

(83 à 90 g/m2)

Moyen

(91 à 105 g/m2)

Lourd

(106 à 128 g/m2)

Ultra Lourd1

(129 à 188 g/m2)

Ultra Lourd2

(189 à 220 g/m2)

*Le papier ne peut pas être utilisé pour l'impression recto-verso.

Chargement dans le bac 2/3/4 (Optionnel)

Format de papier disponible

Capacité du bac

Grammage du papier

A3

A4

A5*

B4

B5

Tabloid

Letter

Legal (13 pouces)

Legal (13,5 pouces)

Legal (14 pouces)

Executive

8,5" SQ (8,5 x 8,5 pouces)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Personnalisé

535 feuilles

(si le grammage est de 80 g/m2)

Léger

(64 à 82 g/m2)

Moyen-Léger

(83 à 90 g/m2)

Moyen

(91 à 105 g/m2)

Lourd

(106 à 128 g/m2)

Ultra Lourd 1

(129 à 188 g/m2)

Remarque

  • Le grammage du papier chargé sur un bac supplémentaire est de 64 à 176g/m2.

  • Le grammage spécifié de Ultra Lourd1 est décrit comme allant de 129 à 188 g/m2, mais le grammage imprimable va jusqu'à 176 g/m2.

* Le papier ne peut pas être utilisé pour l'impression recto-verso.

Chargement dans le bac MP

Format de papier disponible

Capacité du bac

Grammage du papier

A3

A4

A5*

A6*

B4

B5

B6

Tabloid

Letter

Legal (13 pouces)

Legal (13,5 pouces)

Legal (14 pouces)

Executive

Instruction*

8,5" SQ (8,5 x 8,5 pouces)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Carte d'index (3x5pouces)*

4x6pouce*

5x7pouce*

Personnalisé

Com-10*

DL*

C5*

C4

100 feuilles

(si le grammage est de 80 g/m2)

10 feuilles (enveloppes)

Léger

(64 à 82 g/m2)

Moyen-Léger

(83 à 90 g/m2)

Moyen

(91 à 105 g/m2)

Lourd

(106 à 128 g/m2)

Ultra Lourd1

(129 à 188 g/m2)

Ultra Lourd2

(189 à 220 g/m2)

Ultra Lourd3

(221 à 256 g/m2)

* Le papier ne peut pas être utilisé pour l'impression recto-verso.

Le papier peut être chargé dans les bacs suivants ; Bac 1, Bac 2/3/4 (optionnel), et bac MP.

Chargez les enveloppes ou les étiquettes dans le bac MP.

Chargement dans le bac 1 ou le bac 2/3/4

La procédure suivante décrit la méthode de chargement du papier dans le bac 1 ou les bacs 2/3/4 (optionnel).

Remarque

La procédure suivante prend le bac 1 comme exemple mais s'applique aussi pour le bac 2/3/4 (optionnel).

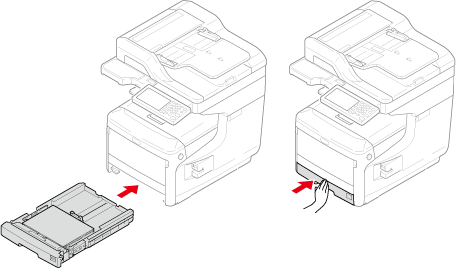

  1. Retirez la cassette papier.

  2. Définissez la numérotation du format de papier (1) pour qu'elle corresponde au format de papier en cours de chargement.

  3. Faites glisser le guide papier à la largeur du papier à charger.

  4. Faites glisser le stoppeur de papier à la longueur du papier à charger.

    Lorsque vous chargez du papier de format A6, déplacez le stoppeur de papier (2) et retirez-le directement, puis installez-le sur la pièce en métal. Faites glisser le support papier dans le sens de la flèche et fixez-le.

  5. Ventilez une pile de papier et alignez les bords du papiers.

  6. Charger le papier avec la face à imprimer vers le bas.

    Remarque

    Ne chargez pas le papier au-delà de la "Triangle" marque inscrite sur le guide papier.

  7. Fixez bien le papier chargé à l'aide du guide papier.

  8. Vérifiez si le format du papier chargé correspond au réglage de la numérotation du format de papier.

  9. Poussez le bac à papier jusqu'à ce qu'il s'arrête.

    Si vous chargez du papier dont vous ne pouvez pas sélectionner le format à l'aide des options de numérotation du format de papier, réglez la numérotation sur [Autre], puis réglez un format de papier sur le panneau de commande.

  10. Appuyez sur [Device Settings (Paramètres du périphérique)] sur le panneau tactile.

  11. Appuyez sur [Paper Setup (Config papier)].

  12. Appuyez sur le bac dans lequel le papier est chargé.

  13. Réglez [Paper Size (Format papier)], [Media Type (Type de support)] et [Media Weight (Grammage)].

  14. Appuyez sur [Back (Retour)] jusqu'à ce que l'écran d'accueil s'affiche.

Chargement dans le bac MP

La procédure suivante décrit comment charger du papier dans le bac MP.

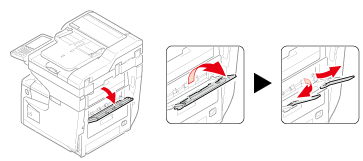

  1. Ouvrez le bac MF en insérant les doigts dans les creux avants.

  2. Retirez le support du papier en le tenant par la partie centrale.

  3. Ouvrez le support secondaire.

  4. Ouvrez le capot d'installation du papier.

  5. Ajustez le guide de chargement de papier manuel à la largeur du papier à charger.

  6. Insérez le papier avec la face à imprimer vers le haut jusqu'à ce que le bord touche l'entrée de chargement du papier.

    Remarque

    Ne chargez pas le papier au-delà de la "Trianglemarque ".

  7. Fermez le capot d'installation du papier.

    Remarque

    Lorsque l'imprimante est en mode d'économie d'énergie, appuyez sur le bouton <ÉCONOMIE D'ÉNERGIE> pour quitter ce mode.

  8. Réglez [Paper Size (Format papier)], [Media Type (Type de support)] et [Media Weight (Grammage)] sur l'écran de configuration du papier.

  9. Appuyez sur [Close (Fermer)].

    Remarque

    • Ne chargez pas le papier de formats, types ou grammages différents.

    • Lorsque vous ajoutez du papier, retirez le papier chargé dans le bac MP, alignez correctement les bord des deux lots de papier et chargez-les.

    • N'insérez pas des objets autres que du papier dans le bac MP.

Cette procédure décrit la méthode de chargement des enveloppes dans le bac MF.

  1. Ouvrez le bac MF en insérant les doigts dans les creux avants.

  2. Retirez le support du papier en le tenant par la partie centrale.

  3. Ouvrez le support secondaire.

  4. Ouvrez le capot d'installation du papier.

  5. Ajustez le guide de chargement de enveloppe manuel à la largeur du papier à charger.

  6. Chargez une enveloppe avec la face à imprimer vers le haut jusqu'à ce que le bord touche l'entrée de chargement du papier.

    Remarque

    Ne pas charger les enveloppes au-delà de la "Trianglemarque ".

    Com-10, DL, C5

    C4

    Mémo

    Si vous utilisez des enveloppes avec le volet (à coller) sur le bord long (Com-10, DL, C5), chargez-les avec le volet plié de sorte que celui-ci soit sur le côté gauche lorsqu'il est alimenté.

  7. Fermez le capot d'installation du papier.

  8. Ouvrez le bac de sortie arrière.
