Nom et fonctions sur le panneau tactile

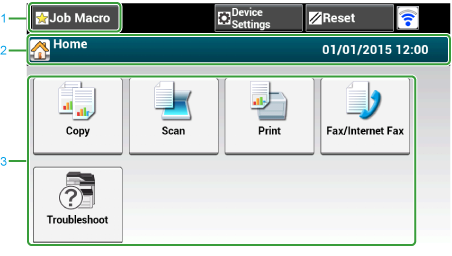

1

Zone du bouton immobile

Affiche les boutons qui apparaissent sur l'écran à tout moment.

Affiche les éléments suivants.

• [MACRO DE TÂCHE]

• [Paramètres de fonction]

• [Paramètres du périphérique]

• [RÉINITIALISER]

• [Déconnexion]

• signe de l'antenne : s'affiche lorsque le réseau local sans fil est activé.

• []

Seuls les boutons disponibles s'affichent sur le menu sélectionné.

2

Zone du guide de fonctionnement et du titre

Affiche le titre de l'écran en cours et fournit un guide destiné aux éventuelles opérations.

3

Zone principale

Appuyez pour utiliser les fonctions de copie.

Appuyez pour utiliser les fonctions de numérisation.

Appuyez pour utiliser les fonctions d'impression.

Appuyez pour utiliser les fonctions de télécopie.

Les étapes et les fonctions suivantes sont affichées.

• Changement des consommables et entretien

  (Cartouches de toner, tambours d'image, courroies, unités de fusion)

• Maintenance et entretien de l'unité

  (Rouleaux d'alimentation, tête LED, tête de scanneur)

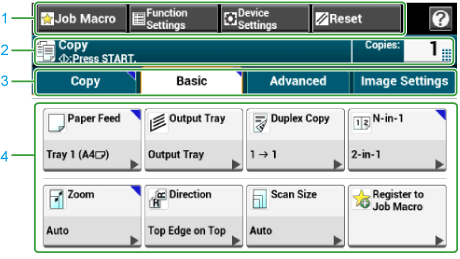

1

Zone du bouton immobile

Affiche toujours les mêmes boutons.

Seuls les boutons disponibles s'affichent sur le menu sélectionné.

2

Zone du guide de fonctionnement et du titre

Affiche le titre de l'écran en cours et fournit un guide destiné aux éventuelles opérations.

3

Étiquettes des onglets

Affiche les étiquettes pour les onglets. Appuyez sur les étiquettes pour basculer entres les onglets.

Si un paramètre est modifié à partir du paramètre de défaut, s'affiche.

4

Zone principale

Affiche un aperçu des copies qui seront effectuées avec les réglages actuels.

Le paramètre en cours s'affiche sur chaque bouton.

<A propos des marques sur chaque bouton>

: Indique que le paramètre est modifié à partir du paramètre par défaut.

: Indique que la page suivante existe.

/: Indique que le paramètre est allumé ou éteint.
